静态平衡阀

静态平衡阀

产品概况

产品型号：KPF

公称通径：DN15～600mm

公称压力：PN16/25

适用介质：水、油等非腐蚀性液体

适用温度：0～100℃

法兰标准：GB/T 17241.6、GB/T 9113

试验标准：GB/T 13927、API598

密封试验：PN1.76/2.4

壳体试验：PN1.5/2.4


产品详情

产品概述

       静态平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行-次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上。


主要技术参数

公称压力PN（MPa）试验压力（MPa）工作压力（MPa）工作介质介质温度(℃)
壳体 密封P20P12
1.62.41.761.51.6水、蒸汽≤100


主要零部件材料

零件名称阀体、阀盖、阀瓣、填料压套阀杆密封圈  阀杆螺母 垫圈 填料
  材料灰铸铁、球铁   不锈钢 铸铜 橡胶石棉板膨胀石墨


静态流量平衡阀(图1)

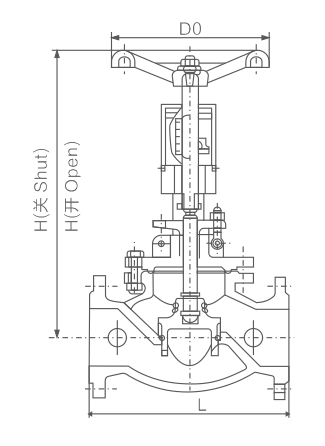

主要外形连接尺寸

型号KPF-16

公称压力

PN(MPa)

1.6

公称通径

DN(MPa)

1520253240506580100125150200250300350400500600
尺寸(mm)L1301501601802002302903103504004804956226987879149781295
H150160182192250264380413446540623687782914968103714401790
H116017019720727028441044850659568876286710091073115214401790
D0801808090100120200200240240360400500500680680--
