气动三通球阀

产品概况

产品型号：Q644/45F

公称通径：DN15~250；NPS 1/2" ～10"

公称压力：PN16-PN100；150LB-600LB

适用温度: W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃

阀体材质：LCC、LCB、WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)等铸钢和锻钢

阀座材质：软密封：PTFE、RPTFE、TFM1600 硬密封：各种合金钢并表面硬化处理

连接方式：法兰连接

执行标准：HG/T20592-2009、ASME B16.5

产品详情

产品概述

气动三通球阀是由气动执行器连接三通球阀组成，三通球阀可分为T型和L型。固定式气动球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作。广泛应用于石油、化工、电力、冶金、医药、食品、轻纺、造纸、船舶、环保等工业部门，实现对各种介质的分流。

产品设计特性

1、防火结构设计。

2、ISO 5211平台设计便于安装自动开关装置。

3、阀杆与阀体之间防静电装置。

4、阀杆防爆出装置设计。

主要零件材质

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

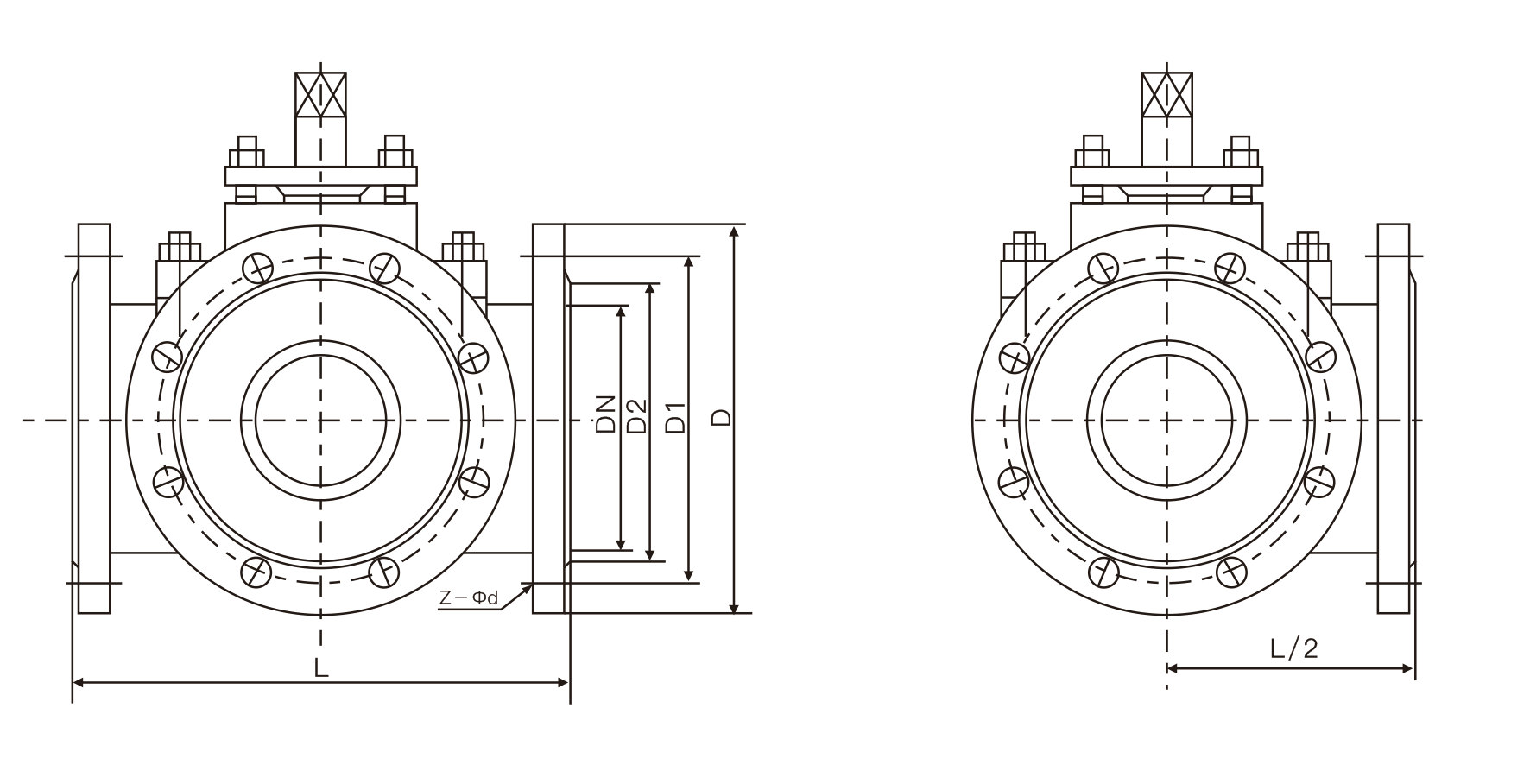

气动三通球阀(图1)

主要外形连接尺寸(PN16)

DN	L	L/2	D	D1	D2	Z－Φd	ISO5211
15	130	65	95	65	45	4-14	F05
20	130	65	105	75	55	4-14	F05
25	140	70	115	85	65	4-14	F05
32	165	82.5	135	100	78	4-18	F05
40	165	82.5	145	110	85	4-18	F07
50	203	101.5	160	125	100	4-18	F07
65	222	111	180	145	120	4-18	F07
80	241	120.5	195	160	135	8-18	F07
100	305	152.5	215	180	155	8-18	F10
125	356	178	245	210	185	8-18	F10
150	394	197	280	240	210	8-23	F10
200	457	228.5	335	295	265	12-23	F12
250	533	266.5	405	355	320	12-25	F12

主要外形连接尺寸(PN25)

DN	L	L/2	D	D1	D2	Z－Φd	ISO5211
15	140	70	95	65	45	4-14	F05
20	152	76	105	75	55	4-14	F05
25	165	82.5	115	85	65	4-14	F05
32	178	89	135	100	78	4-18	F05
40	190	95	145	110	85	4-18	F07
50	216	108	160	125	100	4-18	F07
65	241	168	180	145	120	8-18	F07
80	283	141.5	195	160	135	8-18	F07
100	305	152.5	230	190	160	8-23	F10
125	381	190.5	270	220	188	8-25	F10
150	403	201.5	300	250	218	8-25	F10
200	502	251	360	310	278	12-25	F12
250	568	284	425	370	332	12-30	F12
