产品概述

      气动扇形盲板阀主要由左阀体、右阀体、阀杆、闸板、密封圈、气动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。气动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中，作为可靠的切断装置。

结构特点

    1、本阀由左右阀体、扇形阀板、不锈钢波纹管、驱动装置、夹紧装置等部件组成；

    2、阀体采用三点式锁紧扇形阀板结构；

    3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈；

    4、执行器操作、工作平稳、启闭灵活、动作可靠；

    5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；

    6、盲板阀设有不锈刚波纹管，具有伸缩性强、使用寿命长等到优点。

工作原理

    1、阀门由开启到阀关闭：

           夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。

    2、阀门由关闭到开启：

           夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电机动作，带动闸板作顺时针转动，闸板开启到位，（ 指示灯显示）完成阀门由关闭到开启的全过程。

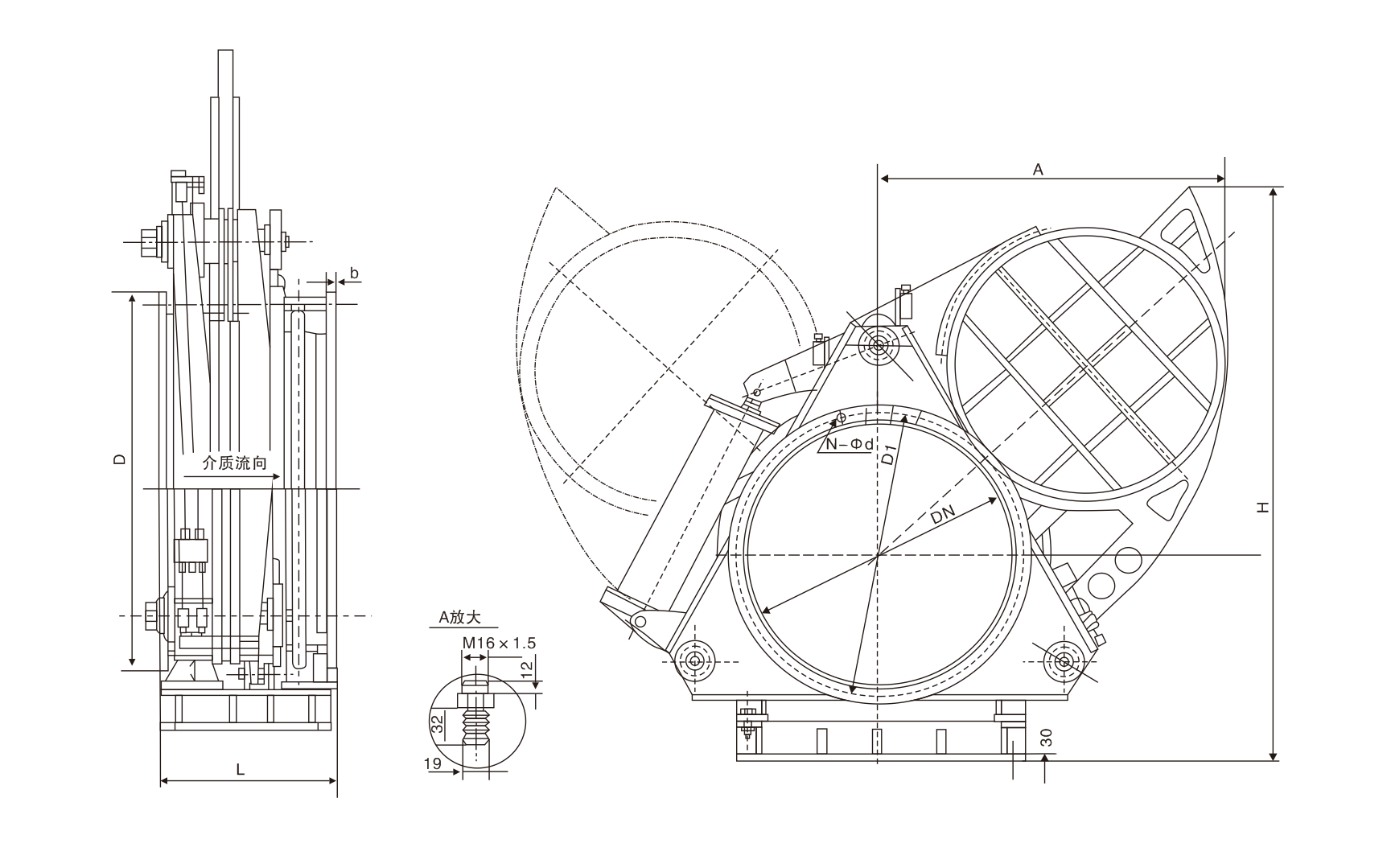

主要外形连接尺寸
