斜面防爆阀

斜面防爆阀

产品概况

产品型号：FBF-I

公称通径：DN200~800mm

公称压力：0.1-0.6MPa

适用介质：空气、煤气等其他易爆气体

适用温度：≤80℃

主要材料：碳钢、铝合金

安装形式：斜装


产品详情

产品概述

       斜面防爆阀也叫防爆门，是保护锅炉本体及烟道被吸瘪的新型产品。采用钢制焊接结构，结构简单，重量轻，性能可靠。主要由阀体、爆破片、压盖等组成，当系统压力大于0.1MPa时，爆破片自行破裂，防止系统发生爆炸。本阀适用于建材、冶金、化工、电力等领域，作为压缩易爆气体管道的泄压装置。主要起保护作用、防止安全事故的发生。


主要性能参数

                适用介质                适用温度                使用压力
                压缩易爆气体                ≤80℃                ≤0.1MPa


主要零件材料

                零件名称                阀体                爆破片                阀盖
                材料                碳钢                铝合金                碳钢


斜面防爆阀(图1)

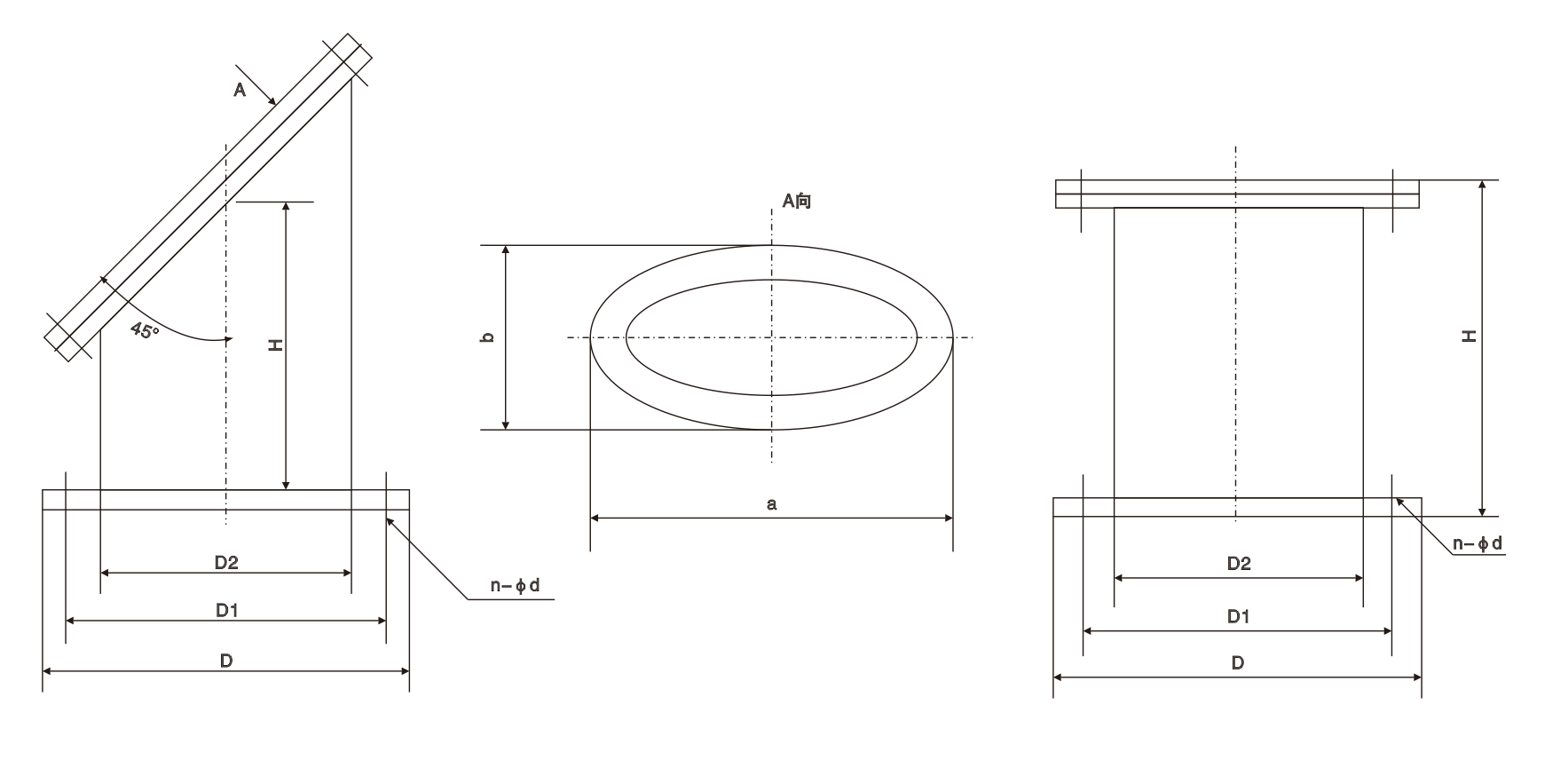

主要外形连接尺寸

DNDD1D2Habnd重量（kg）
20028524521220042233481441
300425385325300582447121827.8
350477435377350655499121832.8
400536490426400724548161840.3
450588540478450799600161847.0
500649600529500871651201854.6
6007507006305501014752201871.3
7008508007205501140842202291.5
80095090082060012829422422111
90010501000920650142410242422130
1000117511201020700164011242826260
