产品概述

        电动推杆扇形盲板阀又名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要由左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

产品特点

    1、阀门在开关过程中，门板密封圈无磨损现象，密封性能稳定且密封圈易更换。

    2、传动运用连杆机构原理，结构简单适用于环境苛刻的工作场地，传递行程准确并使夹紧机构的三处夹紧点的夹紧力均匀。

    3、考虑到盲板阀的结构特点，对盲板阀两处密封薄弱处进行刚性加强处理，使密封性能更加可靠。

    4、电动推杆定位采用新型的电感电器，减少在发讯时可能产生不必要的火花，使用更安全。

    5、由于煤气流动时，容易对阀中的不锈钢伸缩波纹管有冲刷磨损现象，本阀在设计时在管路里腔波纹管导流套采用耐磨性能好的16Mn钢板同时增加其厚度。

    6、密封圈材质选用耐高温和耐煤气较好的氟橡胶。

适用范围

      电动推杆盲板阀主要应用于各工矿企业，环境保护等行业的煤气、空气、烟气等气体介质管路中，作为切断各种有毒、有害的可靠装置。

工作原理

       首先电动夹紧推杆通过电机驱动，将推力经过曲柄直接作用在主动夹紧螺纹阀杆上，使其旋转并通过连杆机构使三根螺纹阀杆做同步旋转，带动各自相应的左、右阀杆螺母，使左阀体和中阀体在压缩波纹管的同时以阀板为中心的相对移动，使门板密封圈完全脱离两阀体密封圈。再启动电动行走推杆推力将门板的盲圈和通圈更换，电动夹紧推杆再次动作，将夹紧门板橡胶密封圈，从而达到阀门密封。门板是由盲板和通圈组成，当加紧机构松开后门板旋转变换位置即可实现阀门开关。

技术参数

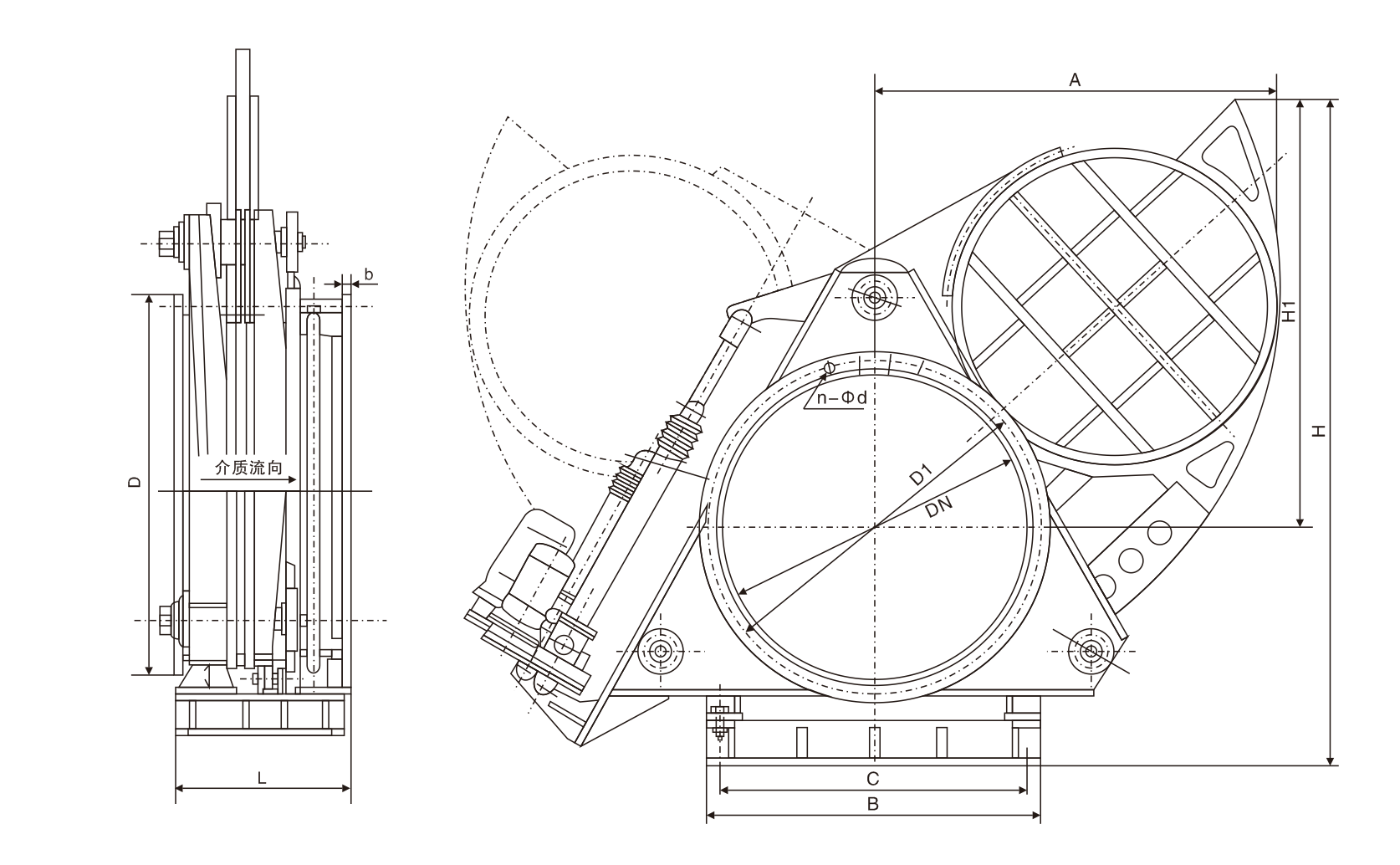

主要外形尺寸
