平行式单闸板闸阀

产品概况

通用型号:Z43F、Z543F

公称通径:DN50-DN1000mm

公称压力:1.6MPa-10.0MPa

适用温度:-20℃-120℃

阀体材质:碳钢、铸钢

适用介质:水、天然气、石油

传动方式:手轮、电动、气动

闸阀标准:JB/T5198-1991

检验试验:JB/T9092-1999

压力试验 :GB/T13927-1992

法兰标准:JB/T79.1-79.2 -1994



产品详情

产品概述

      平行式单闸板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式。广泛适用于天然气、石油、化工、环保、城市管道、燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。特别适用于天然气开采和净化的长输管线。其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。


结构特点

1、阀体有铸造和焊接两种结构。其中短型无导流孔平板闸阀采用焊接结构,结构长度短,重量轻,特别适用于要求重量轻的装置。

2、浮动阀座的结构,使阀门进出口双向均可密封。

3、阀座密封为双套密封,具有双重密封的功能,PTFE能自行清除砂粒杂质和污垢,保证密封完好。

4、硬密封结构的阀门,密封面堆焊Co基硬质合金,硬度达到HRC44-52,保证密封的可靠性。

5、带导流孔结构的阀门,无论全开或全关状态,闸板与阀座始终互相接触,密封面不被介质直接冲刷,从而延长使用寿命。

6、阀门的耐火设计执行APl 6FA和API 607的标准,对应用于烃类流液体、油气管线的阀门,执行此项标准,能达到防火要求。

7、阀门全开时,通道为直管线,流阻系数及压力损失均很小,可通毛球清扫管线。

8、阀门设有自动卸压保护装置,保证使用安全。

9、全封闭结构,防护性能好,可全天侯使用。

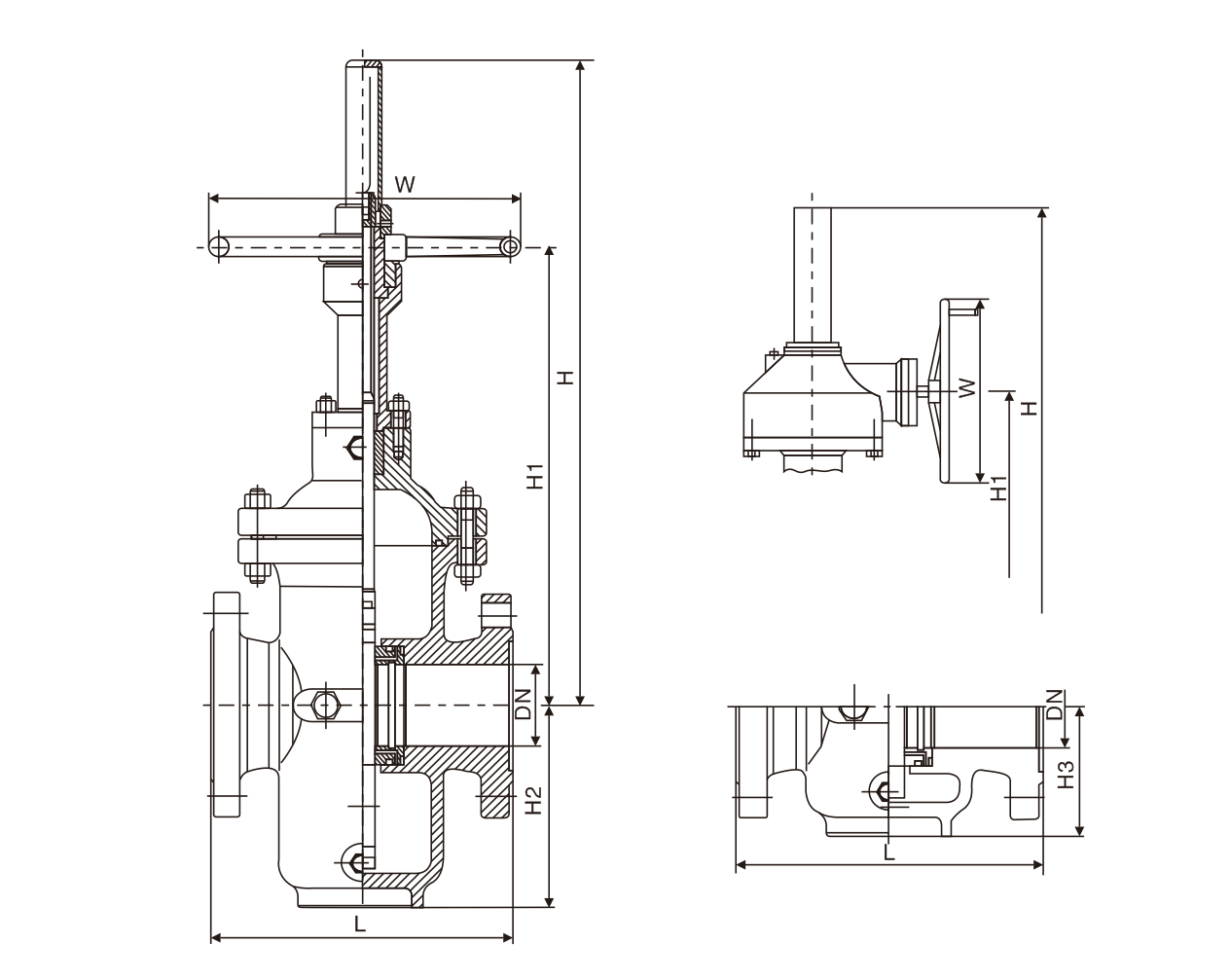

平行式单闸板闸阀(图1)


主要外形连接尺寸

DNmm25324050658010015020025030035040045050060070080090010001200
NPSin111/411/2221/23468101214161820242832364048
法兰L21622924125028031035045055065075085095010501150135014501650188020282464
手动H2953684574995626307359561150143915451817196522952452------
H1230285352378446483562720856101311551313144515601655------
W2002002502503003003503504005006006507008001000------
齿轮传动H-------109612901580170519772125252526823186-----
H1-------8059411098125014081540170017952235-----
W-------305305305458458458458458458-----
