燃气管道法兰球阀

产品概况

产品型号：Q41F/Q341F

公称通径：DN100~300mm

公称压力：PN1.6~4.0MPa

适用温度：-40~+80℃

适用介质：液化气、天然气、石油气、水等

驱动方式：手动、电动、气动

设计制造：GB/T12237-89

法兰连接：JB/T79-94、GB9113-2000

结构长度：GB12221-89

产品详情

产品概述

燃气管道法兰球阀主要用于接通或阻断管路介质，尤以用在要求迅速开闭的部位更佳，如应急卸荷等处。由于其具有结构简单、零件少、重量轻、密封性能好等优点，应用日趋广泛。主要由阀体、阀盖、密封阀座、球体和阀杆等组成。带孔的球体是球阀的问芯，球体受阀杆的转动来控制启闭，旋转即是全程的开关。

结构特点

燃气管道法兰球阀采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。

主要性能参数

主要零件材料

阀体、阀盖	阀杆、球体	密封面	填料
WCB/不锈钢	不锈钢	不锈钢和聚四氟乙烯	聚四氟乙烯

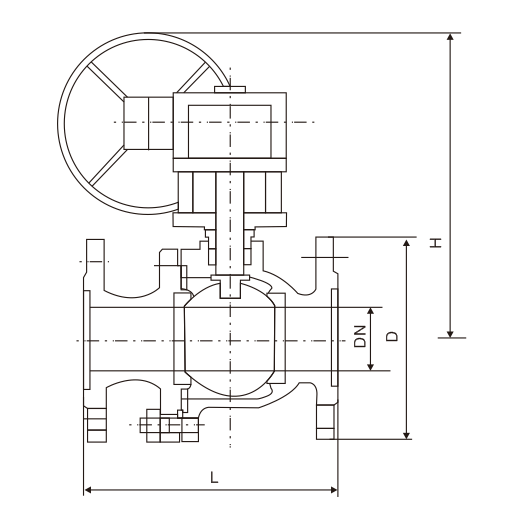

主要外形连接尺寸
