氨气截止阀

氨气截止阀

产品概况

产品型号：J41B

公称通径：DN10~150mm

公称压力：PN1.6-16.0MPa
适用温度：≤550℃
主要材质：25、WCB、铬镍调、铬镍钼钢、铬钼钢
适用介质：水、油品、蒸汽、硝酸类、醋酸类等

设计制造：GB/T12235
结构长度：GB/T12221
连接法兰：JB/T79.2
压力温度：JB/T74
试验：JB/T9092


产品详情
产品概述

       氨气截止阀是一种无腐蚀气体氨气、液氨专用阀门，液氨截止阀专为氨气,燃气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯，氨气截止阀密封面为巴氏合金密封，密封可靠、暗杠设计，绝对无外漏。密封副材料采用聚四氟乙烯或尼龙对阀体本体材料，为软密封。适用于氨气，液化石油气管路系统，作为启闭装置，也适用于其他温度≤80℃的管路。


结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐性及抗擦伤性。
4、阀门设有倒密封结构，密封可靠。
5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

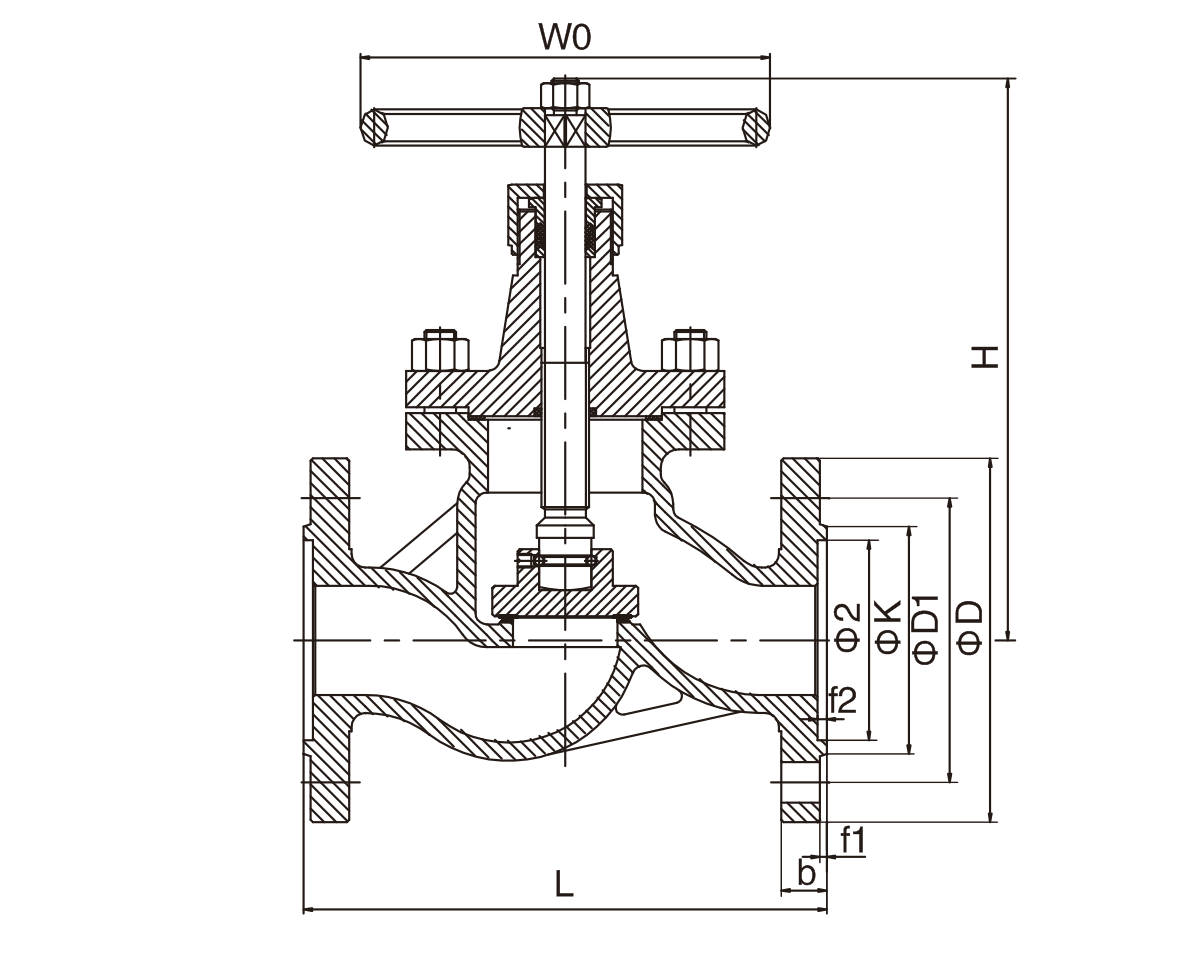

天然气截止阀(图1)


主要外形连接尺寸

DN(mm) L D D1 K D2 b f1 f2 Z-d H W0
J41B-25C、J41B-25Q、J41B-25K
10 130 90 60 40 35 16 2 4 4-14 196 120
15 130 95 65 45 40 16 2 4 4-14 196 120
20 150 105 75 58 51 18 2 4 4-14 196 120
25 160 115 85 68 58 18 2 d 4-14 201 120
32 180 140 100 78 66 18 2 4 4-18 208 120
40 200 150 110 88 76 18 3 d 4-18 248 160
50 230 165 125 102 88 20 3 4 4-18 248 160
65 290 185 145 122 110 22 3 4 8-18 321 240
80 310 200 160 138 121 24 3 4 8-18 325 240
100 350 235 190 162 150 24 3 4.5 8-22 371 280
125 400 270 220 188 176 26 3 4.5 8-26 400 320
150 480 300 250 218 204 28 3 4.5 8-26 432 320
DN(mm) L D D1 K D2 b f1 f2 Z-d H W0
J41B-40C、J41B-40Q、J41B-40K
15 130 95 65 45 40 16 2 4 4-14 165 110
20 150 105 75 58 51 18 2 4 4-14 170 120
25 160 115 85 68 58 18 2 4 4-14 195 120
32 180 140 100 78 66 18 2 4 4-18 200 140
40 200 150 110 88 76 18 3 4 4-18 247 160
50 230 165 125 102 88 20 3 4 4-18 265 180
65 290 185 145 122 110 22 3 4 8-18 310 220
80 310 200 160 138 121 24 3 4 8-18 340 240
100 350 235 190 162 150 24 3 4.5 8-22 380 280
