电动高温高压闸阀

产品概况

产品型号:Z960Y

公称通径:DN100~350mm

公称压力:PN16.0-32.0MPa

主要材质:碳钢、合金钢

适用温度:-29℃~+600℃

驱动方式:电动

适用介质:水、油品、蒸汽、酸性介质等

设计标准:API 600、ASME B16.34、DL/T 531、JB/T3595

结构长度:DL/T 531、ASME B16.10、GB/T 12221

连接标准:DL/T 531、JB/T3595、ASME B16.25

压力试验:API 598、GB/T 13927、JB/T 9092

压力-温度等级:API 598、GB/T 13927、GB/T 26480、JB/T9092、JB/T3595


产品详情

产品概述

  电动高温高压闸阀适用于公称压力PN16.0-32.0MPa,工作温度≤540℃(其中P57170V工作温度为570℃)的石油,化工、水力、火力电站各种系统的管路上,切断或接通管路介质。


产品特点

    1、阀门中腔采用压力自紧式密封结构,密封性能好。

    2、阀瓣、阀座的密封面采用钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。

    3、阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

    4、抗高温蠕变设计。

    5、阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

    6、阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。

    7、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式


主要性能规范

型号
公称压力PN(MPa)

试验压力(MPa)

工作压力(MPa)

工作温度(℃)

适用介质

强度试验

密封试验/上密封实验

Z960Y-250

25

37.5

27.5

-

≤425

水、蒸汽

Z960Y-320

32

48.0

36.0

-

≤425

Z960Y-P54100

-

30.0

22.0

P5410

≤540

蒸汽

Z960Y-P54170

-

48.0

36.0

P5417

≤540


主要零件材质

零件名称

材料

阀体

WCB

WC6

WC9

阀板

WCB

WC6

WC9

阀盖

25

12Cr1Mo1VA

阀杆

1Cr17Ni2

20Cr1Mo1VA

阀座

25

12Cr1Mo1VA

密封环

S软钢(增强柔性石墨)

S软钢

F软钢

填料

增强柔性石墨

支架

WCB

WCB或WC6

阀杆螺母

45(ZCuZn25A16Fe3Mn3)

四开环

1Cr13

20Cr1MoVA

-

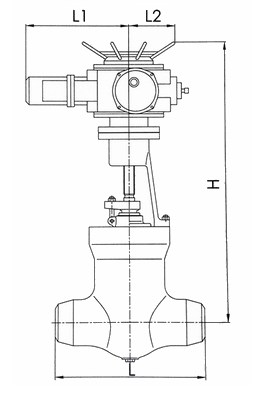

电动高温高压闸阀(图1)


主要外形连接尺寸

公称通径 主要外形尺寸和连接尺寸 电动装置 重量(kg)
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764- DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715- DZWC-4-
