抽气止回阀

产品概况

产品型号：H664H/Y

公称通径：DN150～900mm

公称压力：PN20-100

适用介质：水、蒸汽、煤气

适用温度：软密封：≤80℃；C碳素钢：-29-425℃

产品详情

产品概述

抽气止回阀安装于从汽轮机中低压导汽管引出的抽汽水平管路中，主要为防止抽汽管路中的蒸汽，或事故情况下倒灌，引起汽轮机超速。对汽轮机水泵等重要设施起到保护作用，其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。

产品特点

1、自由摆动的阀瓣；阀瓣在体腔内，以连接销轴，在介质的作用下，可以自由摆动。

2、自动调整阀瓣和阀瓣联臂；阀瓣和阀瓣联臂的安装位置可以自由调整。

3、倾斜阀座的设计；阀座密封面倾斜一角度，更便于阀瓣自动复位，密封可靠。

4、平衡轴结构；外部加一平衡轴，使介质流动平稳，减少阀瓣抖动和噪声。

5、流线型阀体的设计；阀体内腔采用流线性结构设计，使介质流动平稳，不产生涡流。

6、外侧杠杆；外侧设一传动杠杆，便于传动力矩。

7、动力缸操作。外加驱动油缸，保证阀门快速关闭，防止介质倒流。

主要性能参数

主要零件材质

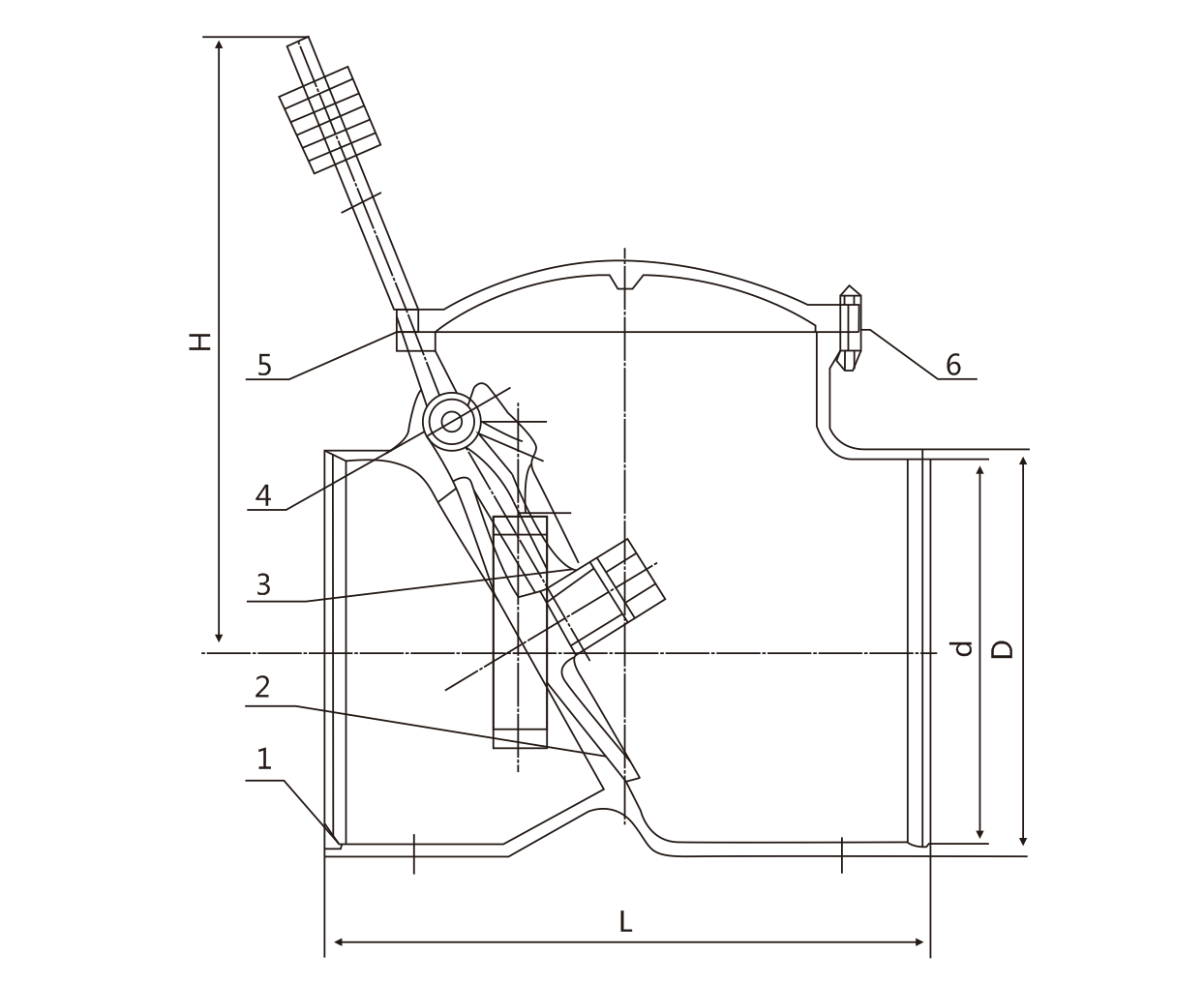

抽气止回阀(图1)

主要外形连接尺寸
