铜芯防护暗杆闸阀

产品概况

产品型号:Z45T

公称通径:DN50~600mm

公称压力:PN1.0~2.5MPa

工作温度:0~120℃

适用介质:水

驱动方式:手动、电动、气动等

法兰标准:GB/T 17241.6、GB9113

试验标准:GB13927、API598


产品详情

产品概述

       Z45T 铜芯防护暗杆闸阀采用球墨铸造而成,具有结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小的特点。密封面采用不锈钢和硬质合金,使用寿命长;密封可靠、操作轻便灵活。闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。该产品被广泛应用于石油、化工、冶金、水处理、火力发电厂等油品、水蒸汽管路上,作接通或截断管路中介质的启闭装置。


产品特点

1、整体包胶阀芯,阀芯为球墨铸铁骨架,内外采用橡胶和技术进行整体包覆,贴合紧密牢靠,具有的密封弹性,达到零泄漏。

2、采用三道“O”型密封圈设计,有密封紧密,摩擦阻力大幅减少且环保卫生,有压力不停水也能换“O”型胶圈的特点。

3、耐腐蚀,阀体内外表面采用环氧树脂涂装,内件采用不锈钢和铜合金防止生锈和流体腐蚀。可直接用于生活用水、行业。

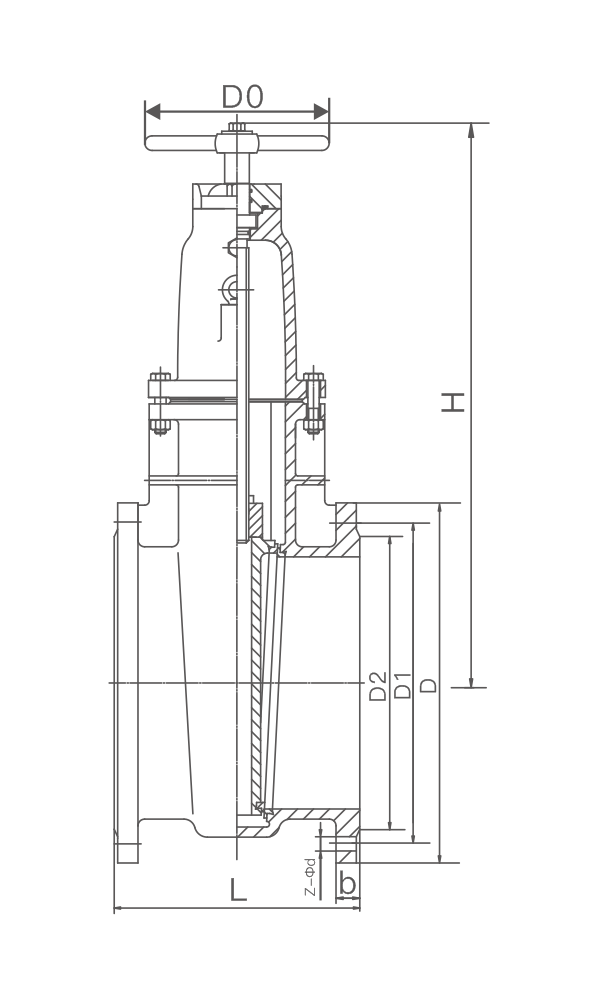

铜芯防护暗杆闸阀(图1)

主要外形连接尺寸

DN506580 100 125 150 200 250 300 350 400 450 500 600
L 178 190 203 229 254 267 292 330 356 381 406 432 457 508
