机械锁闭软密封闸阀

产品概况

产品型号:RVLX-10/16

公称压力:PN1.0MPa/1.6MPa

公称通径:40~400mm

密封实验压力:1.1MPa/1.76MPa

强度实验压力:1.5MPa/2.4MPa

适用温度:≤120℃

适用介质:水、油、水暖及其他非腐蚀性流体

驱动方式 :手动


产品详情

产品概述

       RVLX加密防盗软密封闸阀是采用特殊元件,以概率为基础,通过计算机进行磁极编码而成,防盗阀是对部分单位或个人无节制用水、拒交水费、偷漏水、甚至破坏管道阀门等现象,有效的管理手段。在自来水、燃气等输送管道的用户终端,管理部门更需要对计量仪表前的阀门加强控制。该阀门具有的防盗功能。法兰防盗阀在开关任意位置都能自锁。需用配置的工具方能开关法兰防盗阀。


产品特点

       RVLX加密防盗软密封闸阀利用闸板整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,底部采用与水管相同的平底阀座设计,不产生杂物淤积,流阻系数小,通道流畅。阀体内外采用环氧树脂涂装,防止腐蚀和生锈,不但可供生活用水,也可用在污水处理系统。广泛用于自来水、污水、建筑、石油化工、食品、医药、轻纺、电力、船舶、冶金能源系统等流体管线上作为调节和节流装置使用。

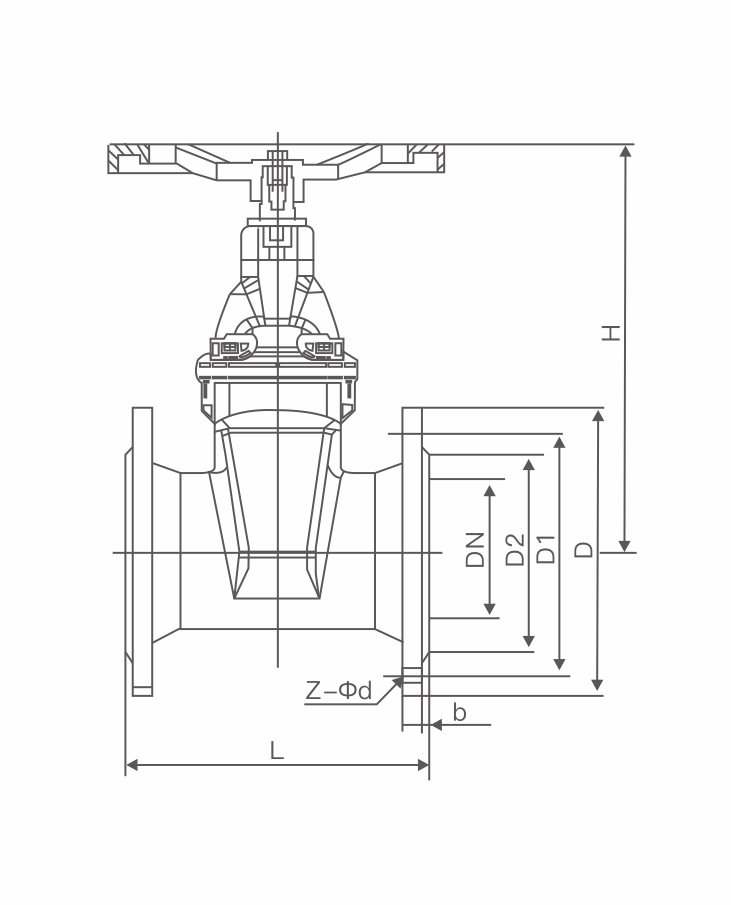

机械锁闭软密封闸阀(图1)

主要外形连接尺寸

公称通径DN

主要连接尺寸(mm)

L

D

D1

D2

b

Z-φd

H

40

200

145

110

85

16

4-φ18

290

50

250

160

125

100

16

4-φ18

320

65

265

180

145

120

18

4-φ18

350

80

280

195

160

135

20

8-φ18

380

100

300

215

180

155

20

8-φ18

400

125

325

245

210

185

22

8-φ18

450

150

350

280

240

210

24

8-φ23

530

200

400

335

295

265

26

12-φ23

580

250

450

405

355

320

30

12-φ25

670

300

500

460

410

375

30

12-φ25

90
