液压、气动角式快开排泥阀

液压、气动角式快开排泥阀

产品概况

产品型号： JM744X、JM644X

公称通径：DN100~400mm

公称压力：PN0.6～1.0MPa

低马驱动压力：0.15MPa

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB/T 17241.6、GB/T 9113

试验标准：GB/T13927、APl 598


产品详情

产品概述

      液压、气动角式快开排泥阀是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。


主要技术参数

公称压力(MPa)试验压力(MPa)液压缸工作介质适用温度适用介质
壳体密封
1.01.51.1清水、气≤80℃水、污水
1.62.41.76


主要零部件材料

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材 料

铸铁、球铁、碳钢

球铁、青铜

不锈钢

尼龙强化橡胶

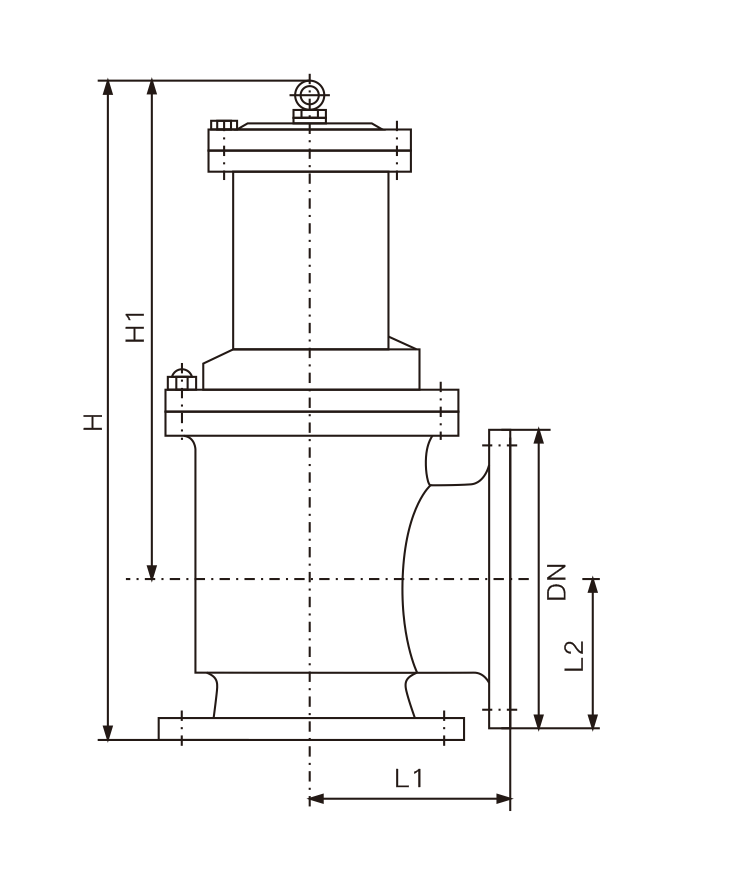

液压、气动角式快开排泥阀(图1)

主要外形连接尺寸

DN

80

100

150

200

250

300

350

400

H

480

500

620

735

805

940

1100

1200

L1

135

145

175

225

260

280

305

340

L2

125

125

145

185

205

245

270

310
