隔膜式池底卸泥阀

隔膜式池底卸泥阀

产品概况

产品型号：JM742X

公称压力：1.0Mpa

工作压力：0.15-0.6Mpa

隔膜传动介质：清水、空气

适用介质：原水、清水、污水

工作温度：0-80℃


产品详情

产品概述

      隔膜式池底卸泥阀安装在各类沉淀水池的底部，通过换向阀的控制排除池底的泥沙及污物。被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。


主要零件材质

零件名称材质
阀体、阀盖铸钢、不锈钢
膜片丁腈橡胶
阀瓣碳钢、不锈钢、丁腈橡胶
阀杆铬不锈钢


主要技术参数

公称压力1. 0MPa
启闭动作压力 0. 15~0.6MPa
隔膜传动介质清水、空气
适用介质清水、污水
适用温度0~ 80℃

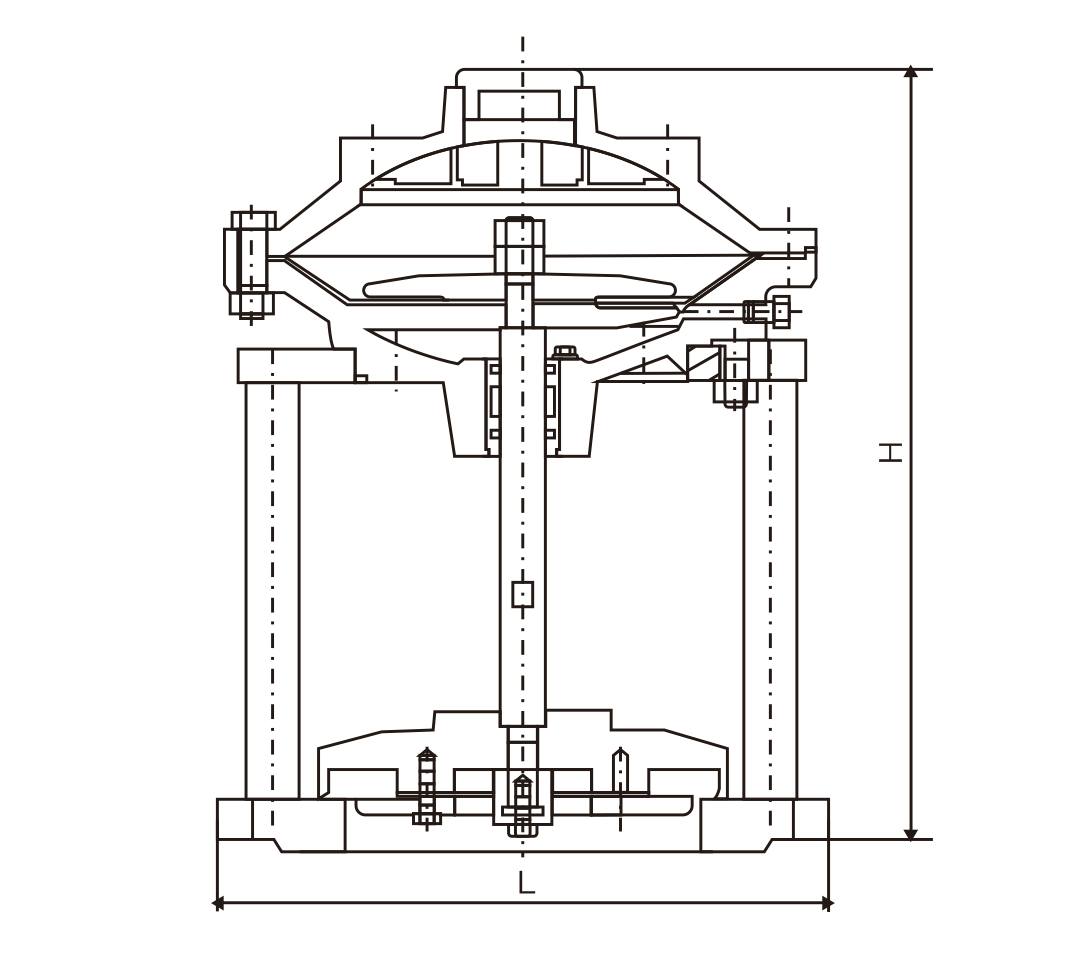

隔膜式池底卸泥阀(图1)


主要外形连接尺寸

DN40506580100125150200250300350
L107115125135146165180215255285325
H235234258280307358400490576663750
