产品详情
产品概述
双法兰限位伸缩接头的主要作用是在管路中可在一定范围内伸长和压缩，补偿管道热胀冷缩引起的位移，以及方便阀门、水泵的安装、拆卸、检修。若管路自由伸缩量超过允许伸缩量，限位螺柱及螺母能防止接管脱开。适用于有振动、有一定斜度或拐弯处的管路连接。该系列产品在城市给排水、污水处理等行业的流体输送管线上被广泛使用。
产品特点
1、伸缩自如、安全限位、密封可靠，装卸便捷结构合理简单紧凑、密封性能可靠；
2、不受空间影响，可在管道任意位置安装；
3、吸收允许范围内的管道轴向位移；
4、连接件采用不锈钢材质，本体环氧树脂喷涂，防腐效果好。
主要技术参数
| 压力等级 | 1.0MPa | 1.6MPa | |
| 测试等级 | 强度 | 1.5MPa | 2.4MPa |
| 密度 | 1.1MPa | 1.76MPa | |
| 适用温度 | -10℃~80℃ | ||
| 适用介质 | 清水 | ||

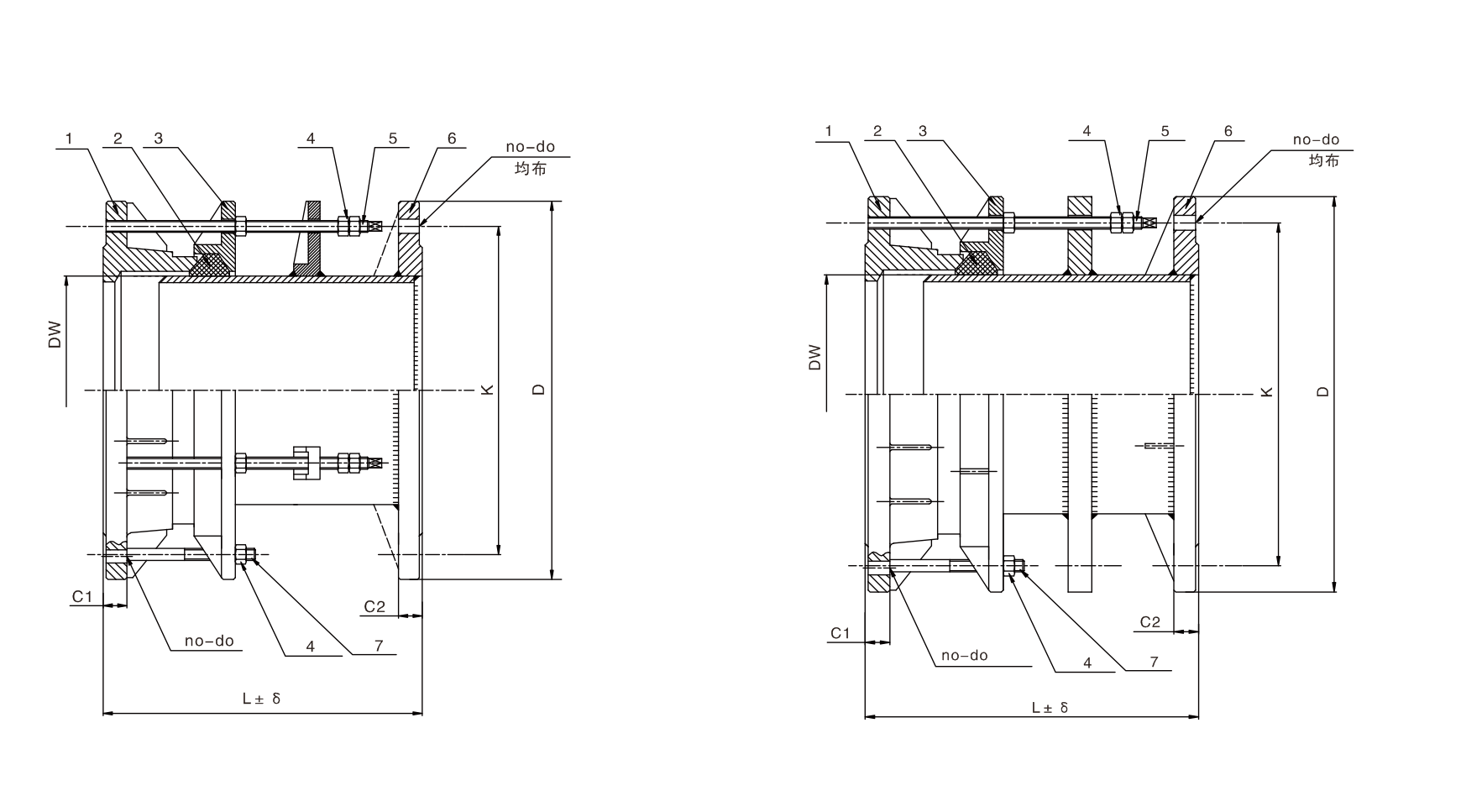

主要外形连接尺寸
| DN | DW | D | K | L | δ | no-do | C1 | C2 | n1-Th*S | n1-Th*S3 | n-Th |
| 400 | 426 | 580 | 525 | 400 | 32.5 | 16-Φ30 | 28 | 38 | 4-M20*145 | 4-M20*280 | 16-M20 |
| 450 | 480 | 640 | 585 | 400 | 32.5 | 20-Φ30 | 30 | 42 | 5-M20*145 | 5-M20*280 | 20-M20 |
| 500 | 530 | 715 | 650 | 400 | 32.5 | 20-Φ33 | 32 | 46 | 5-M20*145 | 5-M20*280 | 20-M20 |
| 600 | 630 | 840 | 770 | 400 | 32.5 | 20-Φ36 | 36 | 54 | 5-M20*145 | 5-M20*280 | 20-M20 |
| 700 | 720 | 910 | 840 | 400 | 32.5 | 24-Φ36 | 40 | 40 | 6-M20*145 | 6-M20*280 | 24-M20 |
| 800 | 820 | 2130 | 950 | 600 | 65 | 24-Φ39 | 43 | 42 | 6-M24*240 | 6-M24*460 | 24-M24 |
| 900 | 920 | 1930 | 1050 | 600 | 65 | 28-Φ39 | 47 | 44 | 7-M24*240 | 7-M24*460 | 28-M24 |
| 1000 | 1202 | 1685 | 1170 | 600 | 65 | 28-Φ39 | 50 | 46 | 7-M24*240 | 7-M24*460 | 28-M24 |
| 1200 | 1220 | 1485 | 1390 | 600 | 65 | 32-Φ48 | 57 | 52 | 8-M24*240 | 8-M24*460 | 32-M24 |
| 1400 | 1420 | 1225 | 1590 | 640 | 65 | 36-Φ48 | 60 | 58 | 9-M24*240 | 9-M24*460 | 36-M24 |
| 1600 | 1620 | 1125 | 1820 | 640 | 65 | 40-Φ55 | 65 | 64 | 10-M24*240 | 10-M24*460 | 40-M24 |
| 1800 | 1820 | 1025 | 2020 | 640 | 65 | 44-Φ55 | 70 | 68 | 11-M24*240 | 11-M24*460 | 44-M24 |
