管力阀

产品概况

产品型号:BFG7M43HR

公称通径:DN700-DN3000(mm)

适用温度:0-80(℃)

适用介质:泥污、污水、油品、海水

流阻系数:0.3-1.1

低工作压力(MPa):≥0.1

关阀时间(可调):快关1-3秒慢关5-90秒

开阀时间(可调):20-60秒

结构长度标准:GB2221-89

法兰标准:GB/T79-94

泄漏量:GB/T13927-92


产品详情

产品概述

       管力阀具有防止回流、轻载启泵、消减水锤、自动控制和远程监控等功能,用于离心水泵出口,可有效防止因启动电流过大而跳闸和事故停电时发生水锤事故,保护水泵和管网设备安全。该阀是多功能水泵控制阀的升级换代产品,其主要功能和工作原理基本相同,但体积小、重量轻,阻力小、能耗低,尤其适合制造大口径阀门,口径越大,优势越明显。


工作原理

1、开阀:当水泵启动后进口端水经过、过渡器、截止阀、高压管、进入膜片缸下部,在水的压力下推动膜片关上行带小阀板缓慢开启,大阀板在水力的推动下与小阀板同时开启,完成开阀。

2、关阀:停泵时阀内流速急剧降低,大阀板在重力的作用下快速关闭,截断90%的水流,出口端的在水压力水进入过滤器、截止阀、高压管、进入膜片缸上部,在水的压力下推动膜片头下行带动小阀板缓慢关闭,最终实现关闭。

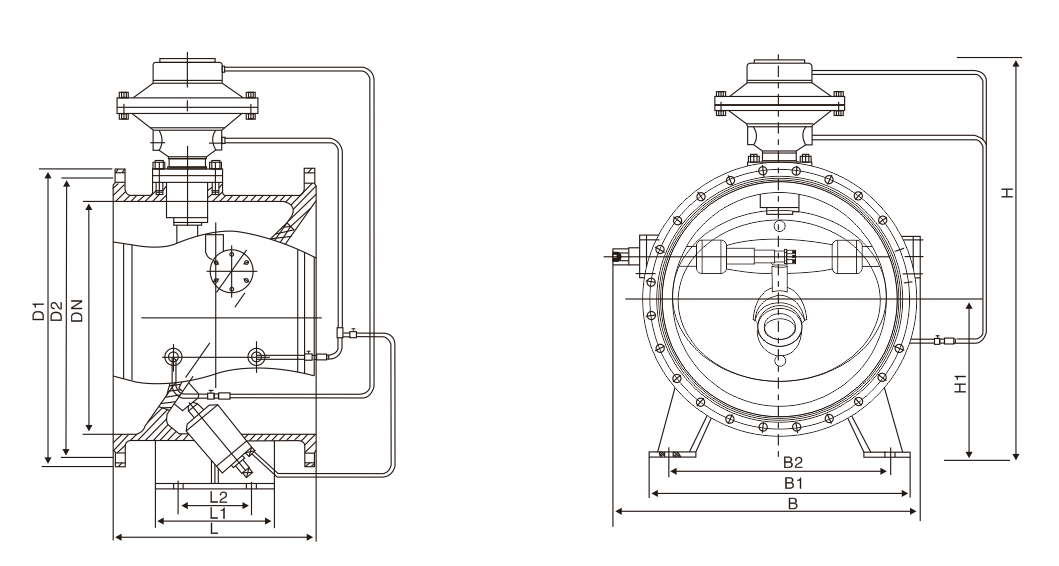

管力阀(图1)


主要外形连接尺寸

公称 通径 DN长度外形尺寸(参考值)连接尺寸(标准值)
PN1.0MPaPN1.6MPa
毫米LL1L2HH1BB1B2n-bDD1n-dDD1n-d
200190//520/355///3402958-2234029512-22
250250//580/420///39535012-2240535512-26
300270//710/490///44540012-2246041012-26
350290//770/560///50546016-2252047016-26
400406//830/625///56551516-2658052516-30
450432//870/685///61556520-2664058520-30
500457//930/720///67062020-2671565020-33
600508//1090/910///78072520-3084077020-36
700610300220126052010507606504-3089584024-3091084024-36
800660360240144060011708207204-30101595024-33102595024-39
900711420300153565013159508204-301115105028-331125105028-39
10008114603501750700146010409004-361230116028-361255117028-42
120085050041019608001580124010704-361455138032-391485139032-48
140095062050022509001900140012504-361675159036-421685159036-48
16001100750600250010202100152013004-361915182040-489130182040-55
18001200860700282011502400162014004-362115202044-482130202044-55
20001300980820315012502750180015504-482325223048-482345223048-60
220014501100900350013603000198017004-482560244052-62///
2400155012501100380014803200232020204-482760265056-56///
2600170014001200418016003500238020504-482960285060-48///
2800185015501350455017003800252022404-483180307064-48///
3000200016801460490018504100299026604-483400329068-48///
