电动调流调压阀

产品概况

产品型号:LT942X

公称通径:DN150~DN2000(6"~80")

工作温度:0°C~85°C

密封试验:1.1PN

壳体试验:1.5PN

适用介质:水

电源:380V,50Hz

电装类型:调节型

信号输入/输出:4~20mA


产品详情

产品概述

        电动调流调压阀是一种控制阀,工作时与自控系统配合,主要用来控制阀前(阀后)压力、过阀流量、池中液位高低。该阀利用复合孔对冲消能原理工作,可将阀前高压减低至阀后低压;亦可通过控制阀口过流面积的大小,来控制过阀流量或池中液位的高低;该阀也可作为水库大坝排放阀使用。


产品特点

控制水流在套筒中心对撞,消能效果好;

内件采用奥氏体不锈钢材质,使用寿命长;

套筒采用自平衡结构,操作扭矩轻便;

阀门密封可靠,可实现零泄漏关断;

套筒滑动采用青铜导轨导向,运行精确稳定;

阀门可准确实现压力、流量、液位调节与控制;

阀门配置国际知名品牌电动执行器;

可按客户需求提供自控系统配置。

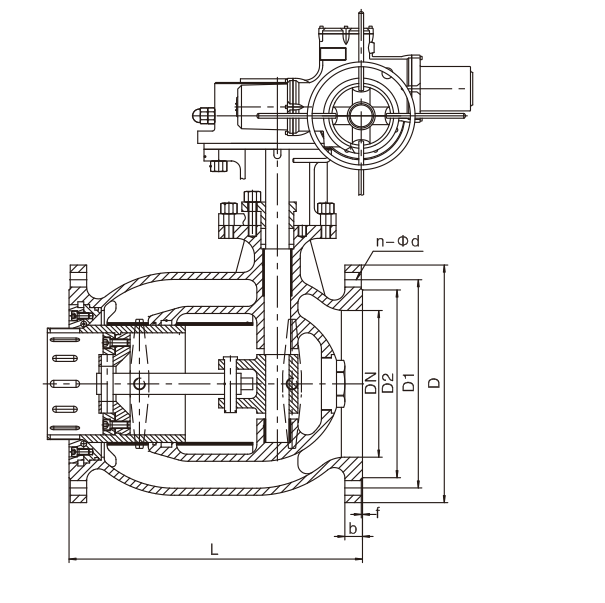

电动调流调压阀(图1)


主要外形连接尺寸

公称通径 DNLDD1D2bfn-Φd公称通径 DNLDD1D2bfn-Φd
1503502852402112428-22700140091084079440524-36
20040034029526624212-228001600102595090142524-39
25050040535531926212-26900180011251050100144528-39
30060046041037028212-261000200012551170111246528-42
35070052047042930216-261200240014851390132852532-48
40080058052548032216-301400280016851590153058536-48
45090064058554840220-301600320019301820175064540-55
500100071565060940220-331800360021302020195068544-55
600120084077072040220-362000400023452230215070548-60

注:该表未列出规格及参数,请咨询我公司技术部。
