三偏心金属硬密封蝶阀

产品概况

产品型号:D343W/H

公称通径:DN50~2000mm

公称压力:PN0.6~4.0MPa

适用温度:-29~425℃

适用介质:水、蒸汽、油品等

驱动方式:蜗轮传动、电动、气动、液动

设计制造标准:GB/T 12238-2008

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008


产品详情

产品概述

       三偏心金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,产品符合国家GB/T13927-92阀门压力试验标准。


结构阀特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

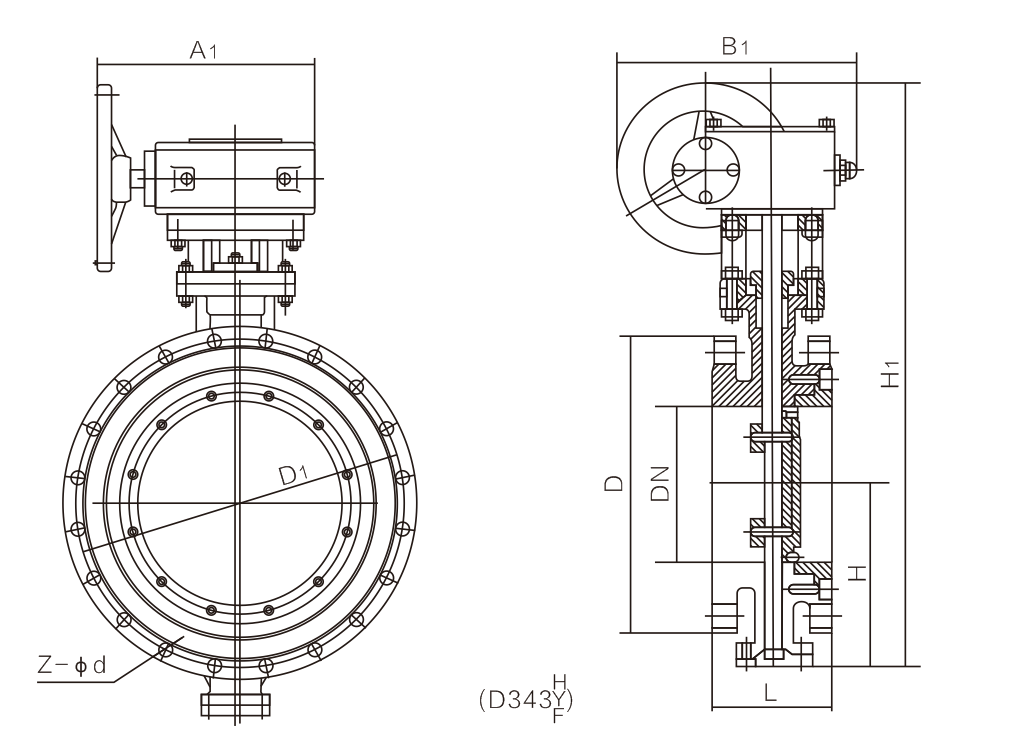

三偏心金属硬密封蝶阀(图1)



主要外形连接尺寸

DNLHD343HD643HD943HPN0.25MPaPN0.6MPaPN1.0MPa
毫米mm

in

H1A1B1H2A2B2H3A3B3DD1Z-φdDD1Z-φdDD1Z-φd
401-1/2106140107330180200605245725302502551301004-141301004-141501104-18
502108150112350180200625245725302502551401104-141401104-141651254-18
652-1/2112170115370180200645245725302502551601304-141601304-141851458-18
803114180120380180200675355925652502551901504-181901504-182001608-18
1004127190138420180200715355926002502552101704-182101704-182201808-18
1255140200164460180200800355926402502552402008-182402008-182502108-18
15061402101755552702808502501707053003152652258-182652258-182852408-22
20081522302007604004259252501707753003153202808-183202808-183402958-22
25010165250243830400425103545022094530031537533512-1837533512-1839535012-22
300121782702508954505601070450220107030031544039512-2244039512-2244540012-22
350141902902809504505601190450280114030031549044512-2249044512-2250546016-22
4001621631030511905355801250650280121030031554049516-2254049516-2256551516-26
4501822233035012555355801295650280133557571459555016-2259555016-2261556520-26
5002022935038013055355801455850380141557571464560020-2264560020-2267062020-26
6002426739044513405706601585850380160565681075570520-2675570520-2678072520-30
70028292430480152075055017001250380184465681086081024-2686081024-2689584024-30
80032318470530171075055018651250380204065681097592024-3097592024-30101595024-33
9003633051058018107505502015150058022557858631075102024-301075102024-301115105028-33
10004041055065019609007502226150058023807858631175112028-301175112028-301230116028-36
12004847063076022501000925---16407858631375132032-301405134032-331455138032-39
14005653071085024351000925---2886--1575152036-301630156036-361675159026-42
160064600790103027801000925---3156--1790173040-301830176040-361915182040-48
180072670870123030201100980---3421--1990193044-302045197044-392115202048-42
200080760950135032701100980---3685--2190213048-302265218048-422325223048-48
