产品详情
产品概述
直埋式弹性座封闸阀是将整个阀门埋在地下,只露出上面的阀杆。采用将整个阀门的内部包胶技术,使阀门达到很好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
产品特点
1、直埋式技术,不需要做闸门井,减小了安装施工量并且埋入深度范围可调。
2、寿命长、无内漏,具有弹闸的优点。
3、不影响交通,安全可靠,与地下部分连为一体,有效防止被盗。
4、阀杆部分特有伸缩结构,有效防止地面下沉对阀门的影响。
主要技术参数
公称压力 | 1.0 | 1.6 | MPa | ||||||||||||||
强度试验 | 1.5 | 2.4 | |||||||||||||||
密封试验 | 1.1 | 1.76 | |||||||||||||||
适用温度 | ≤100 | ℃ | |||||||||||||||
适用介质 | 水、污水等 |
主要零件材质
零件名称 | 材料 | ||||||||||||||||
阀体 | 球墨铸铁 | ||||||||||||||||
闸板 | 球墨铸铁外覆橡胶 | ||||||||||||||||
阀盖 | 球墨铸铁 | ||||||||||||||||
压盖罩 | 球墨铸铁 | ||||||||||||||||
阀杆 | 2Cr13 | ||||||||||||||||
压盖罩 | ⾼密度聚乙烯 | ||||||||||||||||
连接轴头 | 45#(表面镀锌镍合) | ||||||||||||||||
下护管 | PVC或PE | ||||||||||||||||
护管保护套 | ⾼密度聚乙烯 | ||||||||||||||||
套管 | Q235(表面镀锌镍合) | ||||||||||||||||
轴套/轴头 | 45#(表面镀锌镍合) |

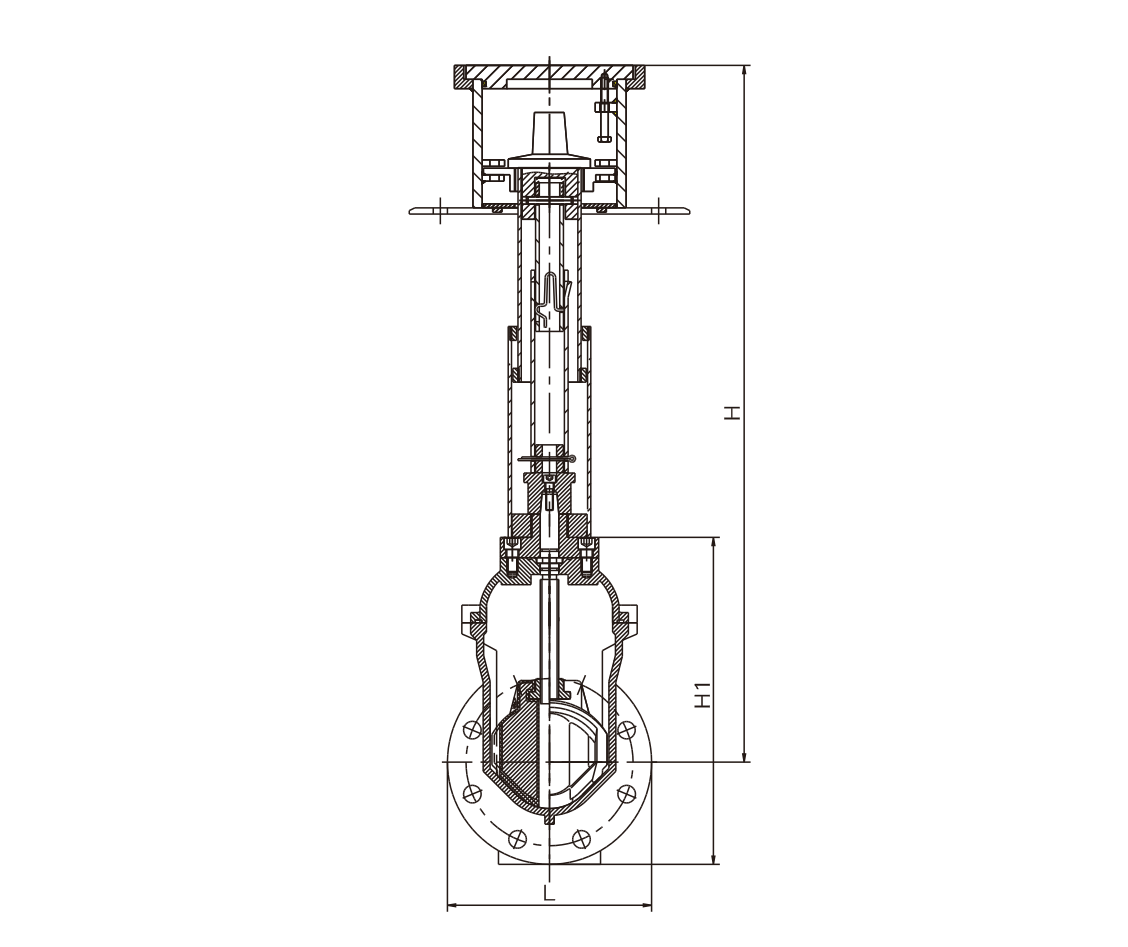

主要外形连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
H1 | 211.5 | 228.5 | 272.0 | 297 | 372.5 | 410 | 493 | 577 | 648 | 763 | 811 | 864.5 | 1012 | 1182 |
L(法兰距) | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
