产品概况

产品型号：200X

公称通径：DN50-DN300

公称压力：PN1.0MPa-4.0MPa

适用介质：水、油品

适用温度：0-90℃

制造标准：JB/T10674-2006

结构长度：CJ/T 219-2017

试验标准：GB/T13927-2008

材质选择：铸铁、球墨铸铁、铸钢、不锈钢



产品详情

产品概述

       200X消防减压阀用在水系统管道中,根据需要调整供水腔与工作腔管压力比,并自动保持不变的一种阀门。阀门运行平稳可靠,既可减动压又可减静压。调整好阀门,其工作腔压力可以保持不变。该阀门构造简单、重量轻、操作维修方便。额定工作压力1.6/2.5MPa。水平、垂直都可以安装。广泛用于给水消防和工矿企业水系统的管道中,是给水系统为保护其分支系统安全用水不可缺少的设备。

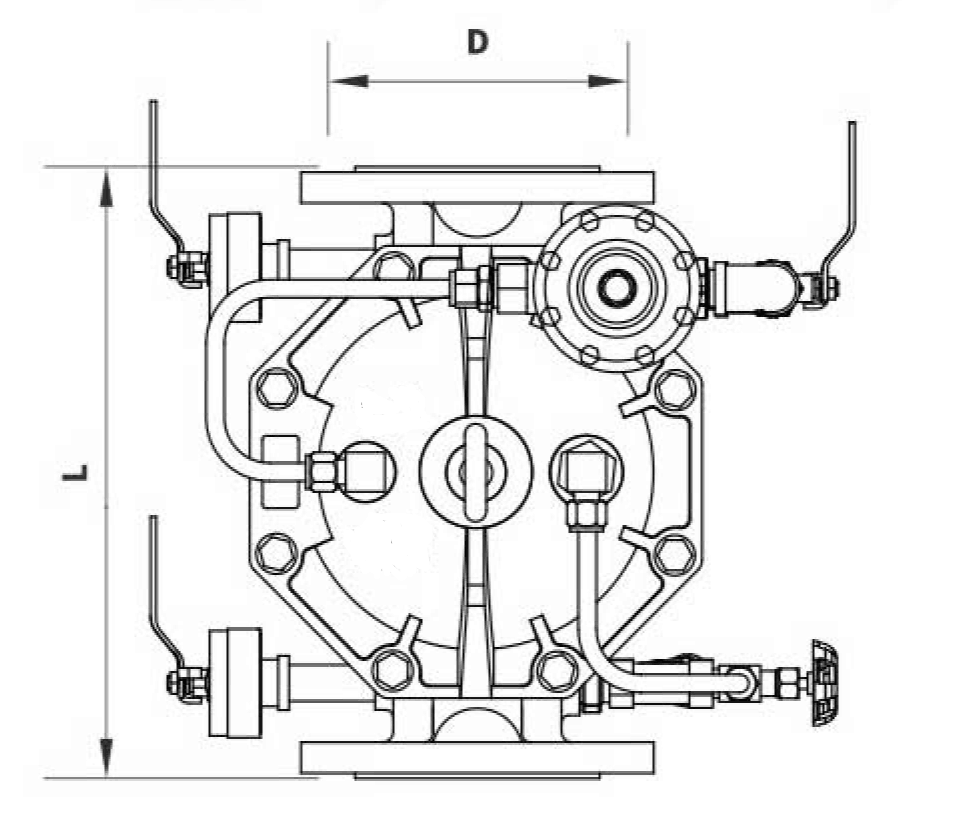

产品尺寸图


200X消防减压阀(图1)

主要外形连接尺寸

型号

DN

L

D

螺栓孔

螺栓

ZSJF 50-MP-16Q

50

275

125

4-18

M16

ZSJF 65-MP-16Q

65

275

145

8-18

M16

ZSJF 80-MP-16Q

80

338

160

8-18

M16

ZSJF 100-MP-16Q

100

344

180

8-18

M16

ZSJF 150-MP-16Q

150

410

240

8-18

M20

ZSJF 200-MP-16Q

200

520

295

12-18

M20

ZSJF 250-MP-16Q

250

644

355

12-18

M22

ZSJF 300-MP-16Q

300

780

410

12-18

M22
