水流指示器

水流指示器

产品概况

产品型号：ZSJZ

公称通径：DN50-200mm

压力范围：1.0-1.6MPa

介质温度：0～80℃

阀体材质：铸铁、球墨铸铁、铸钢


产品详情

产品概述

      ZSJZ型水流指示器，是自动喷水灭火系统的组成部分，利用喷淋管网内水的流动推动叶片，触动微动开关，从而，将水流信号，转换成电信号与控制器连接，以启动火灾自动报警系统的一种报警装置，可用于检测自动喷淋系统运行，及确定火灾发生的区域。


工作原理及用途

      ZSJZ水流指示器，用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域水流动的电信号，此电信号可送到电控箱，也可用于启动消防水泵的控制开关。

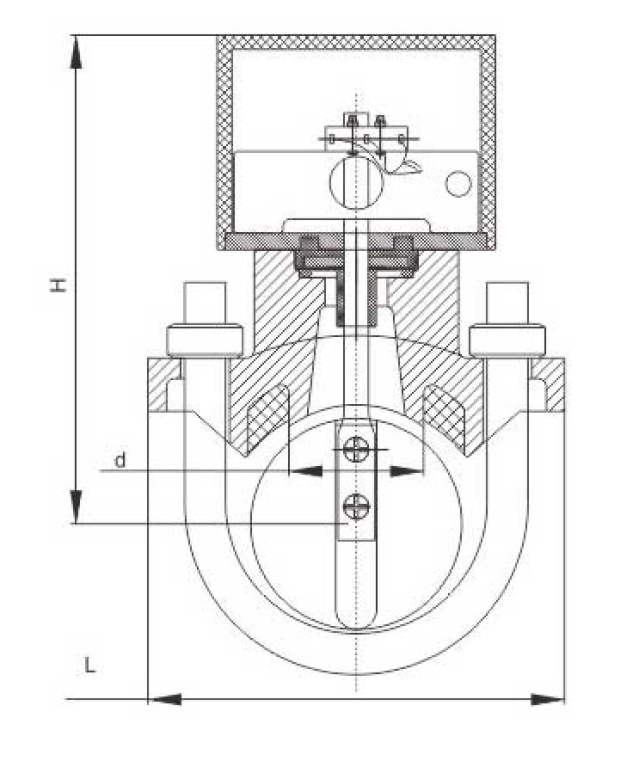

产品尺寸图

水流指示器(图1)

主要外形连接尺寸

型号

DN

H

L

D

管道开孔直径

ZSJZ-50

50

108

102

33

Φ35

ZSJZ-65

65

123

118

33

Φ35

ZSJZ-80

80

128

137

40

Φ42

ZSJZ-100

100

148

166

40

Φ42

ZSJZ-125

125

155

194

40

Φ42

ZSJZ-150

150

170

219

40

Φ42

ZSJZ-200

200

210

281

51

Φ53
