消防信号对夹蝶阀

消防信号对夹蝶阀

产品概况

产品型号：XD371X/ZSXDF 7-Q

公称通径：DN50~DN600(2"~24")

公称压力：PN16

工作温度：0℃~85℃

适用介质：水及泡沫混合液

阀体材质：球墨铸铁


产品详情

产品概述

消防信号对夹蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

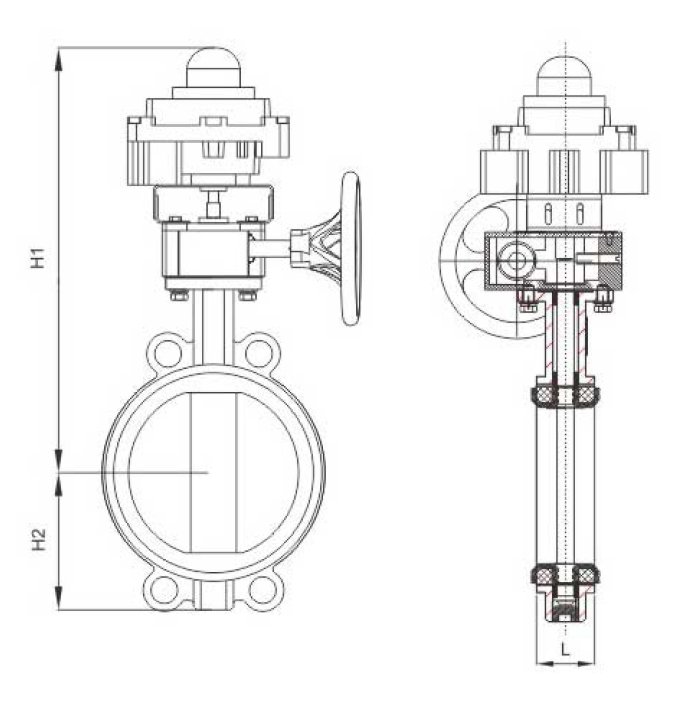

产品尺寸图

消防信号对夹蝶阀(图1)

主要外形连接尺寸

型号

DN

L

H1

H2

ZSXDF 7-Q-50-EX

50

42

367

70

ZSXDF 7-Q-65-EX

65

44

371

75

ZSXDF 7-Q-80-EX

80

46

380

90

ZSXDF 7-Q-100-EX

100

52

395

105

ZSXDF 7-Q-125-EX

125

51

412

115

ZSXDF 7-Q-150-EX

150

55

410

130

ZSXDF 7-Q-200-EX

200

60

475

175

ZSXDF 7-Q-250-EX

250

64

495

200

ZSXDF 7-Q-300-EX

300

77

510

295
