蜗轮消防信号对夹蝶阀

蜗轮消防信号对夹蝶阀

产品概况

产品型号：XD371X

公称通径：DN50~DN600(2"~24")

公称压力：PN16

工作温度：0℃~85℃

适用介质：水及泡沫混合液

阀体材质：球墨铸铁


产品详情

产品概述

        蜗轮消防信号对夹蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

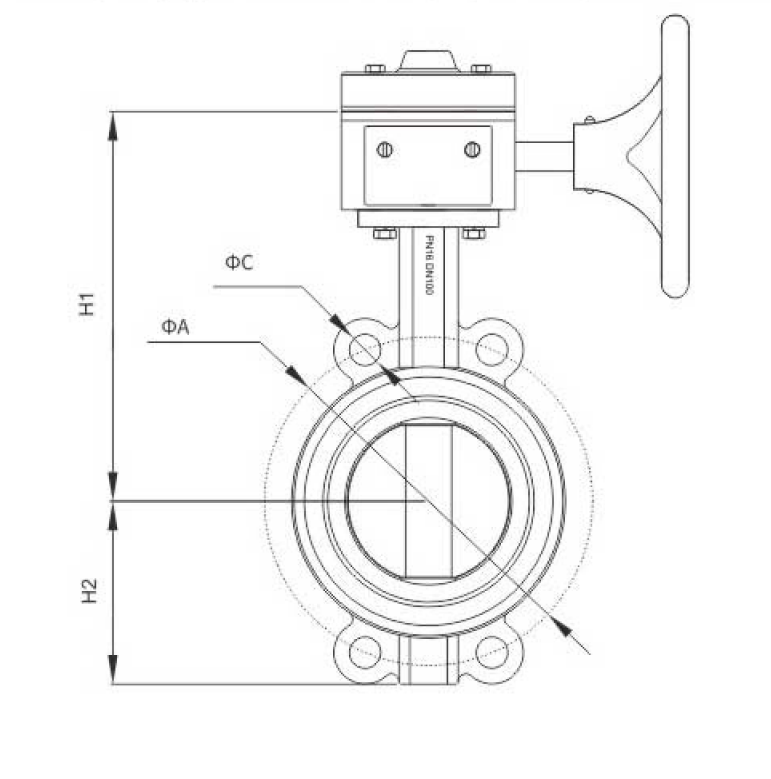

蜗轮消防信号对夹蝶阀(图1)

主要外形连接尺寸

型号

DN

ΦA-ΦC

L

H1

H2

ZSXDF 7-Q-50-XD371X

50

110-16

125-16

42

215

70

ZSXDF 7-Q-65-XD371X

65

145-18

44

220

75

ZSXDF 7-Q-80-XD371X

80

160-18

46

229

90

ZSXDF 7-Q-100-XD371X

100

180-20

52

244

105

ZSXDF 7-Q-125-XD371X

125

210-24

54

257

115

ZSXDF 7-Q-150-XD371X

150

240-25

55

271

131

ZSXDF 7-Q-200-XD371X

200

393-23

305-23

60

304

175
