消防信号沟槽蝶阀

消防信号沟槽蝶阀

产品概况

产品型号：XD81X

公称通径：DN50~DN300 (2"~12")

公称压力：Class 200PSI/250PSI

工作温度：0°C~80°C

适用介质：饮用水、给排水等

阀体材质：球墨铸铁


产品详情

产品概述

消防信号沟槽蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

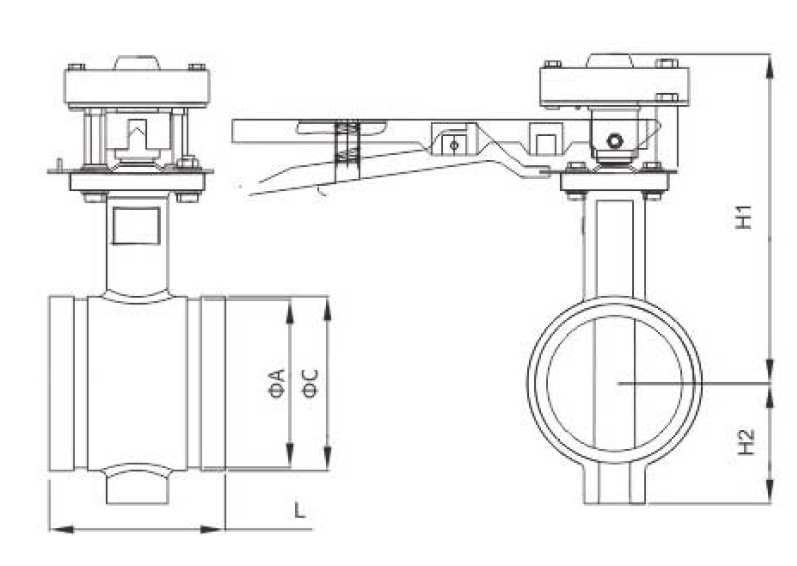

产品尺寸图

消防信号沟槽蝶阀(图1)


主要外形连接尺寸

型号

DN

ΦA

ΦC

L

H1

H2

ZSXDF 7-Q-50-16-XD81X

50

57.2

60.3

88

179

62

ZSXDF 7-Q-65-16-XD81X

65

72.3

76.1

96

186

70

ZSXDF 7-Q-80-16-XD81X

80

84.9

88.9

96

192

79

ZSXDF 7-Q-100-16-XD81X

100

110.1

114.3

115

216

94

ZSXDF 7-Q-125-16-XD81X

125

135.5

139.7

115

231

108

ZSXDF 7-Q-150-16-XD81X

150

160.8

165.1

132

244

117
