蜗轮信号沟槽蝶阀

产品概况

产品型号:XD381X

公称通径:DN50~DN300 (2"~12")

公称压力:Class 200PSI/250PSI

工作温度:0°C~80°C

适用介质:饮用水、给排水等

阀体材质:球墨铸铁


产品详情

产品概述
       蜗轮信号沟槽蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。


产品特点

1、阀门采用中线型密封结构设计,扭矩轻,密封性能好;
2、蝶板、阀杆采用无销设计连接,连接可靠性好;
3、蝶板整体采用包胶硫化,耐腐蚀性好;
4、阀门与管道的连接采用卡箍连接形式,安装方便、快速;
5、阀门的驱动方式多样化,可配置把手操作、蜗轮蜗杆操作、电动及气动操作方式。


产品尺寸图

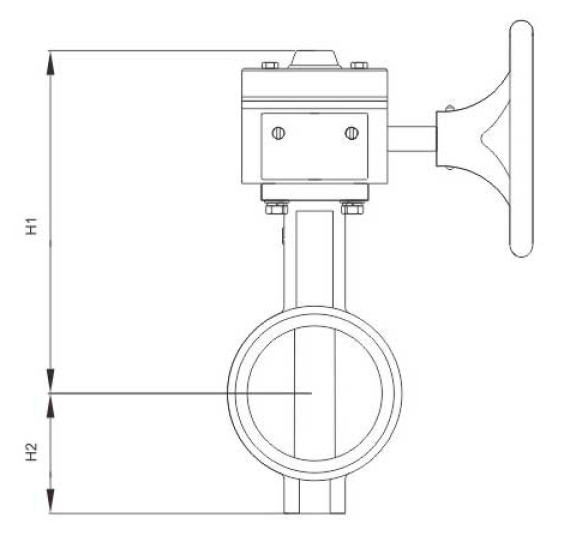

蜗轮信号沟槽蝶阀(图1)


主要外形连接尺寸

型号

DN

ΦA

ΦC

L

H1

H2

ZSXDF 7-Q-50-16-XD381X

50

57.2

60.3

88

161

51

ZSXDF 7-Q-65-16-XD381X

65

72.3

76.1

96

159

68

ZSXDF 7-Q-80-16-XD381X

80

84.9

88.9

96

165

77

ZSXDF 7-Q-100-16-XD381X

100

110.1

114.3

115

189

93

ZSXDF 7-Q-125-16-XD381X

120

135.5

139.7

115

205

106

ZSXDF 7-Q-150-16-XD381X

150

160.8

165.1

132

217

116

ZSXDF 7-Q-200-16-XD381X

200

214.4

219.1

147

265

156
