消防对夹蝶阀

消防对夹蝶阀

产品概况

产品型号：D71X

公称通径：DN50~DN1000(2"~40")

公称压力：PN16

工作温度：0℃~85℃

适用介质：水、泡沫混合液

阀体材质：球墨铸铁


产品详情

产品概述

      消防对夹蝶阀是引进国外先进技术而自行开发的中线型蝶阀，它具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

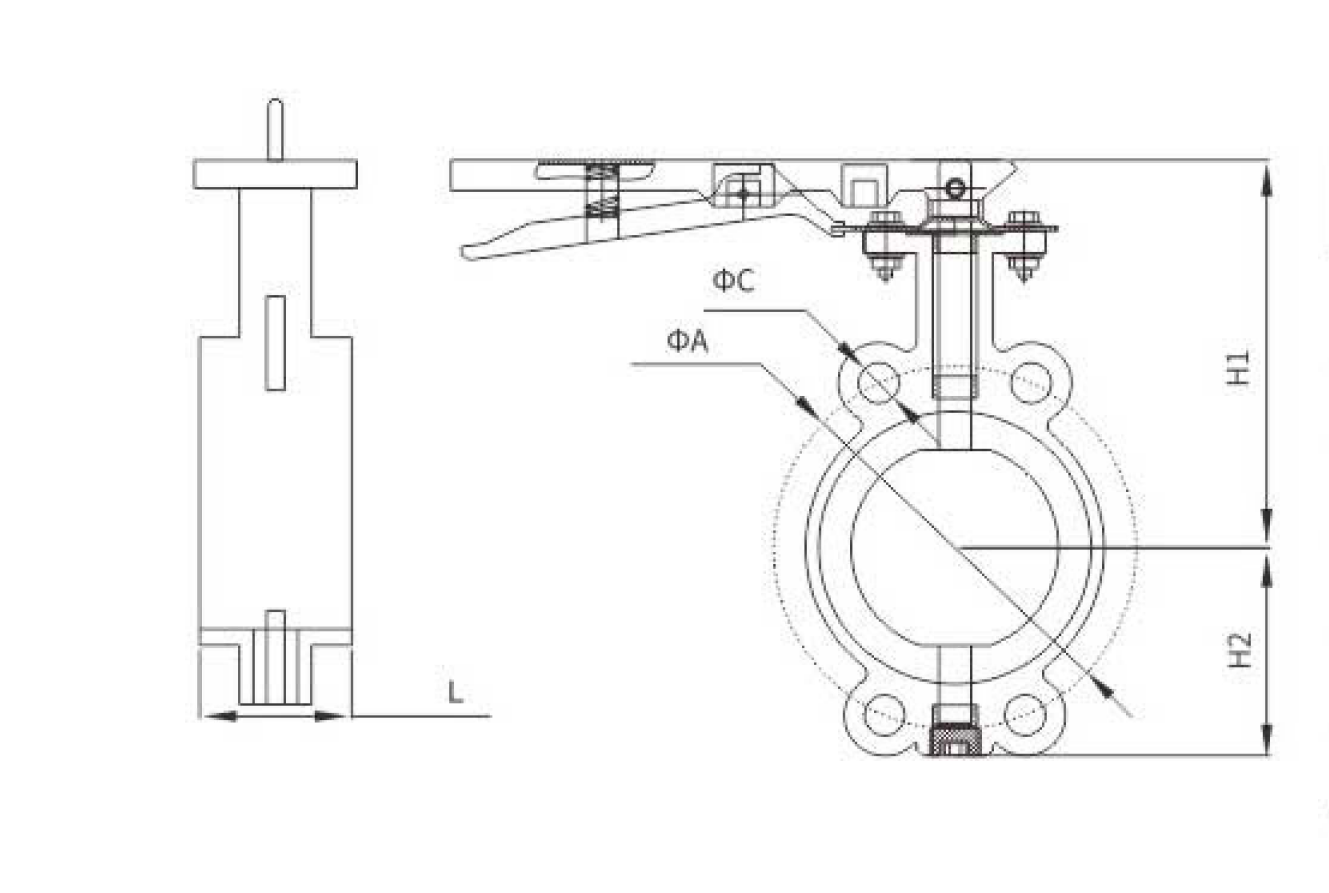

消防对夹蝶阀(图1)

主要外形连接尺寸

型号Model

DN

ΦA-ΦC

L

H1

H2

ZSDF 7-Q-50-D71X

50

110-16

125-16

42

163

70

ZSDF 7-Q-65-D71X

65

145-18

44

168

75

ZSDF 7-Q-80-D71X

80

160-18

46

177

90

ZSDF 7-Q-100-D71X

100

180-20

52

192

105

ZSDF 7-Q-125-D71X

125

210-24

51

205

115

ZSDF 7-Q-150-D71X

150

240-25

55

219

131
