产品概况

产品型号：D371X

公称通径：DN50~DN1000(2"~40")

公称压力：PN16

工作温度：0℃~85℃

适用介质：水及泡沫混合


产品详情

产品概述

蜗轮消防对夹蝶阀是自动喷水灭火系统中的重要组成部件。由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。通过旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。在传动装置箱体内设有微动开关,可输出阀门的关闭和打开信号,显示蝶板所处的不同位置。

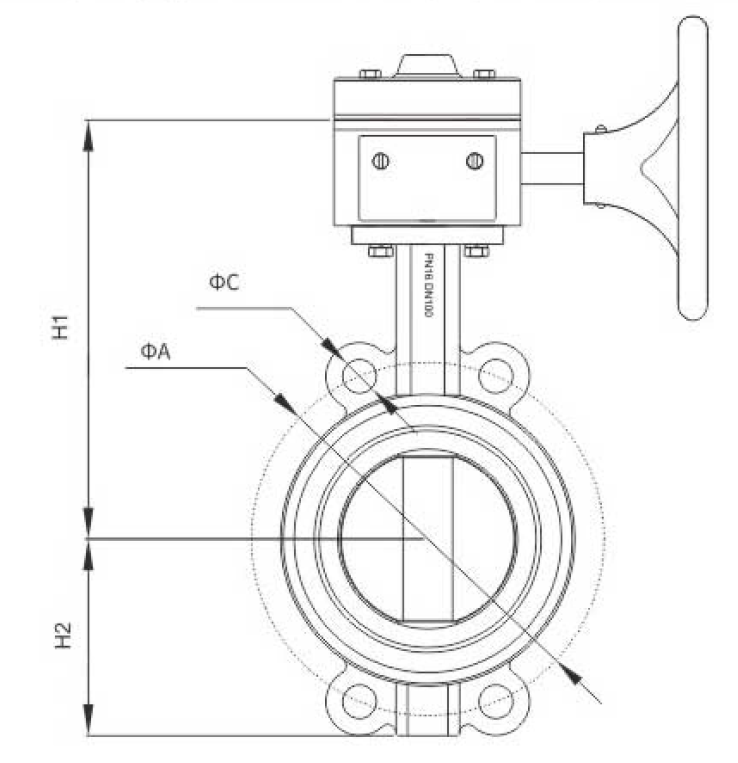

产品尺寸图

蜗轮消防对夹蝶阀(图1)


主要外形连接尺寸

型号

DN

ΦA-ΦC

L

H1

H2

ΦD

ZSDF 7-Q-50-D371X

50

110-16

125-16

42

182

70

145

ZSDF 7-Q-65-D371X

65

145-18

44

187

75

145

ZSDF 7-Q-80-D371X

80

160-18

46

196

90

145

ZSDF 7-Q-100-D371X

100

180-20

52

211

105

145

ZSDF 7-Q-125-D371X

125

210-24

54

224

115

145

ZSDF 7-Q-150-D371X

150

240-25

55

238

131

145

ZSDF 7-Q-200-D371X

200

393-23

305-23

60

271

175

280

ZSDF 7-Q-250-D371X

250

355-25

64

313

200

280

ZSDF 7-Q-300-D371X

300

410-29

77

377

293

280
