蜗轮消防沟槽蝶阀

蜗轮消防沟槽蝶阀

产品概况

产品型号：D381X

公称通径：DN50~DN600(2"~24")

公称压力：PN10/16/25

工作温度：0°C~80°C

适用介质：水及泡沫混合液

阀体材质：球墨铸铁


产品详情

产品概述

       蜗轮消防沟槽蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转手轮即可快速启闭,操作简单,同时具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

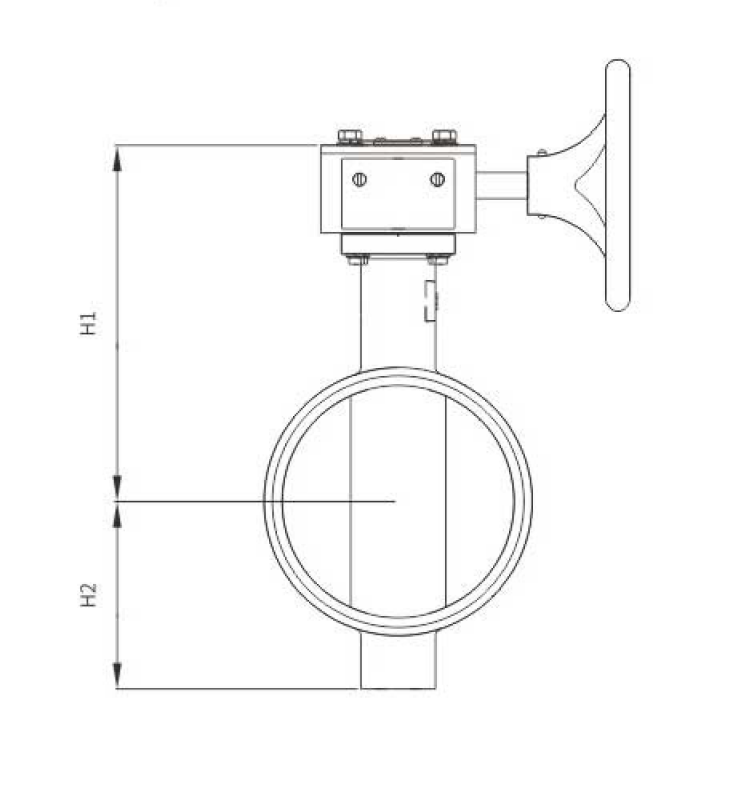

蜗轮消防沟槽蝶阀(图1)

主要外形连接尺寸

型号

DN

ΦA

ΦC

L

H1

H2

ZSDF 8-Q-50-16-D381X

50

57.2

60.3

88

161

51

ZSDF 8-Q-65-16-D381X

65

72.3

76.1

96

159

68

ZSDF 8-Q-80-16-D381X

80

84.9

88.9

96

165

77

ZSDF 8-Q-100-16-D381X

100

110.1

114.3

115

189

93

ZSDF 8-Q-125-16-D381X

125

135.5

139.7

115

205

106

ZSDF 8-Q-150-16-D81X

150

160.8

165.1

132

217

116

ZSDF 8-Q-200-16-D81X

200

214.4

219.1

147

265

156
