产品概况

产品型号：100X

公称通径：DN65-DN300

公称压力：PN1.0MPa-4.0MPa

适用介质：水、油品

适用温度：0-90℃

制造标准：JB/T10674-2006

结构长度：CJ/T 219-2017

试验标准：GB/T13927-2008

主要材质：铸铁、球墨铸铁、铸钢、不锈钢


产品详情

产品概述

      100X遥控浮球阀有主阀及外装导向阀组成，它是利用浮球在水中由于液面的变化联动导向阀，使主阀完成供水和关闭的功能，从而将水池(箱)以及水塔的水位控制在一定的范围内，防止溢流和水位过低。该阀适用于工矿企业、民用建筑中各种水池(箱)、水塔的自动供水系统。主阀快开缓闭，不产生水锤，密封严密，延长使用寿命。

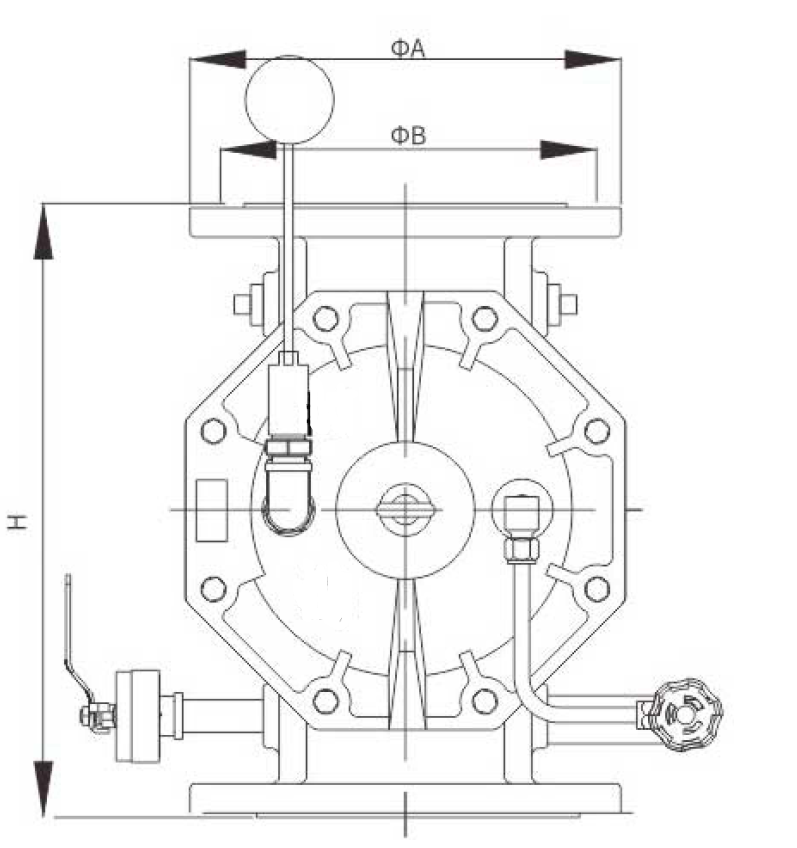

产品尺寸图

100X遥控浮球阀(图1)


主要外形连接尺寸

型号

DN

H

φA

φB

螺栓孔

ZSFM 65

65

278

160

145

8-φ18

ZSFM 80

80

344

180

160

8-φ18

ZSFM 100

100

344

195

180

8-φ18

ZSFM 150

150

410

280

240

8-φ23

ZSFM 200

200

520

335

295

12-φ23

ZSFM 250

250

644

405

355

12-φ25

ZSFM 300

300

770

460

410

12-φ25
