500X消防泄压阀

500X消防泄压阀

产品概况

产品型号：500X

公称通径：DN65-DN300

公称压力：PN1.0MPa-4.0MPa

适用介质：水、油品

适用温度：0-90℃

制造标准：JB/T10674-2006

结构长度：CJ/T 219-2017

试验标准：GB/T13927-2008

主要材质：铸铁、球墨铸铁、铸钢、不锈钢



产品详情

产品概述

500X消防泄压阀在给水系统运行的过程中,主管道水流方向自左向右,一路控制水进入导阀控制室,当水的压力小于设定泄压值时,导阀弹簧的推力大于水的压力,导阀阀瓣处于关闭状态。另一路空制水经节流针形阀进入主阀上腔后产生一个静压,上腔的压强和生流道内的压强相等。由于主阀阀瓣上平面大于下平面,所以上腔对阀瓣的压力大于主流道内水对阀瓣的推方,使主阀处于关闭状态。

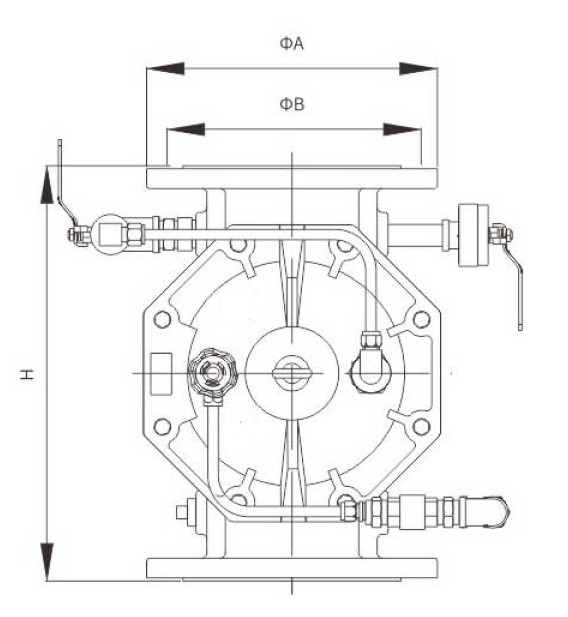

产品尺寸图


500X消防泄压阀(图1)



主要外形连接尺寸

型号

DN

H

φA

φB

螺栓孔

ZSFM 65

65

278

160

145

8-φ18

ZSFM 80

80

344

180

160

8-φ18

ZSFM 100

100

344

195

180

8-φ18

ZSFM 150

150

410

280

240

8-φ23

ZSFM 200

200

520

335

295

12-φ23

ZSFM 250

250

644

405

355

12-φ25

ZSFM 300

300

770

460

410

12-φ25
